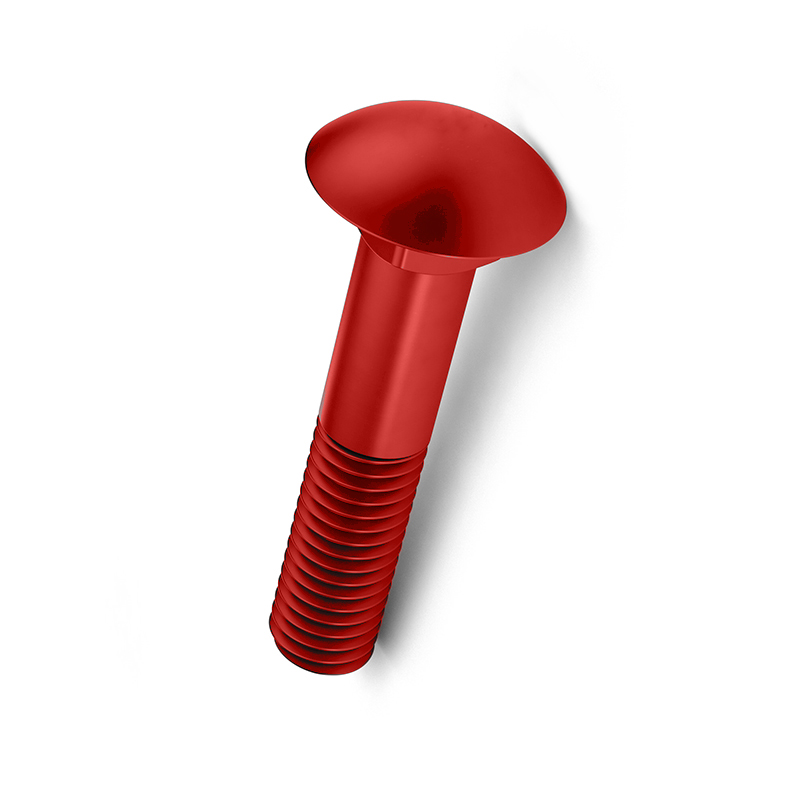

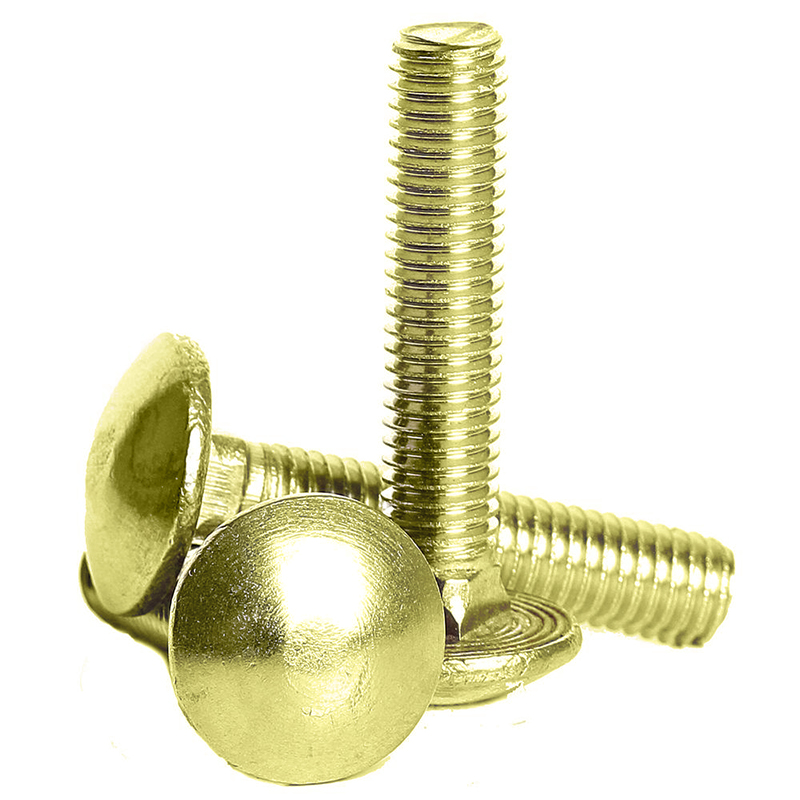

Wagenschrauben der Klasse 5

Beschreibung

Note-5 Führungsbolzen aus mittelhartem Kohlenstoffstahl und wärmebehandelt.

Anwendungen / Vorteile

Gleiche konstruktive Vorteile wie bei einem kohlenstoffarmen Schlittenbolzen

deutlich höhere Tragfähigkeit.

Gleiche konstruktive Vorteile wie bei einem Schlittenbolzen der Güteklasse 5, jedoch mit

höhere Tragfähigkeit.

Material

AISI 1030 - 1050 oder gleichwertiger Stahl.

Wärmebehandlung

Die Schrauben müssen nach Wahl des Herstellers wärmebehandelt, mit Öl oder Wasser abgeschreckt und bei einer Mindesttemperatur von 800 ° F temperiert werden.

Kernhärte

Durchmesser von 1/4 bis 1 Zoll: Rockwell C25 - C34

Oberflächenhärte

Durchmesser von 1/4 bis 1 Zoll: Rockwell 30N54 maximal

Beweislast

Durchmesser von 1/4 bis 1 Zoll: 85.000 psi.

Ertragsstärke

Durchmesser von 1/4 bis 1 Zoll: 92.000 psi. Minimum

Zerreißfestigkeit

Durchmesser von 1/4 bis 1 Zoll: 120.000 psi. Minimum

Verlängerung

14% Minimum

Verringerung der Fläche

35% Minimum (alle Größen)

Minimale Gewindelänge

Die Mindestlänge des Gewindes muss gleich dem doppelten Durchmesser der Grundschraube plus 0,25 Zoll (6 Zoll oder weniger) und dem doppelten Durchmesser plus 0,50 Zoll (5 Zoll) bei Schrauben mit mehr als 6 Zoll sein.

Überzug

Zink, HDG, Normal, Dacrotisiert, Teflon, Bunter Farbstoff
