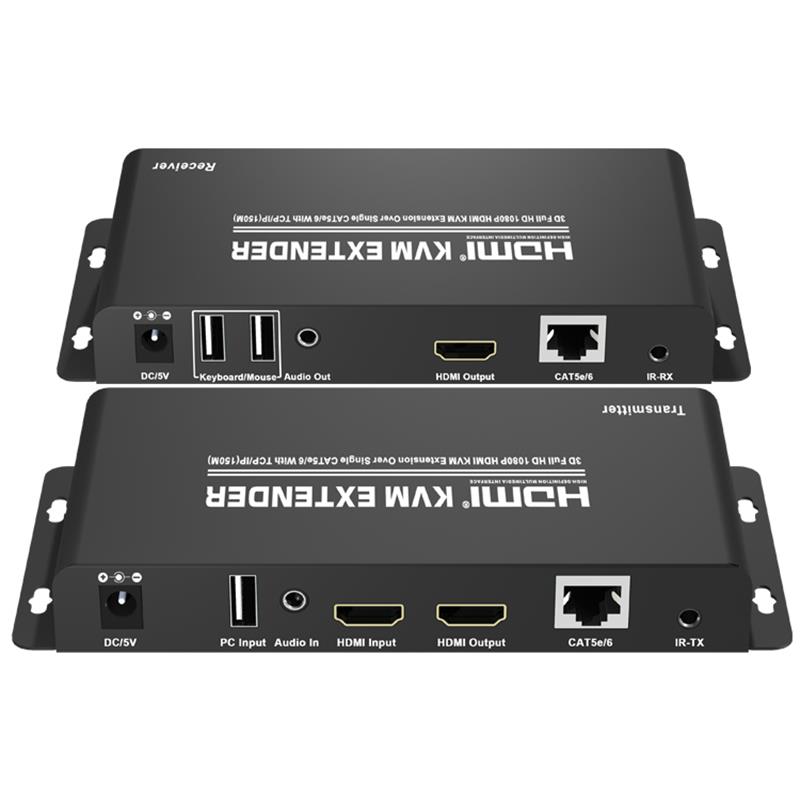

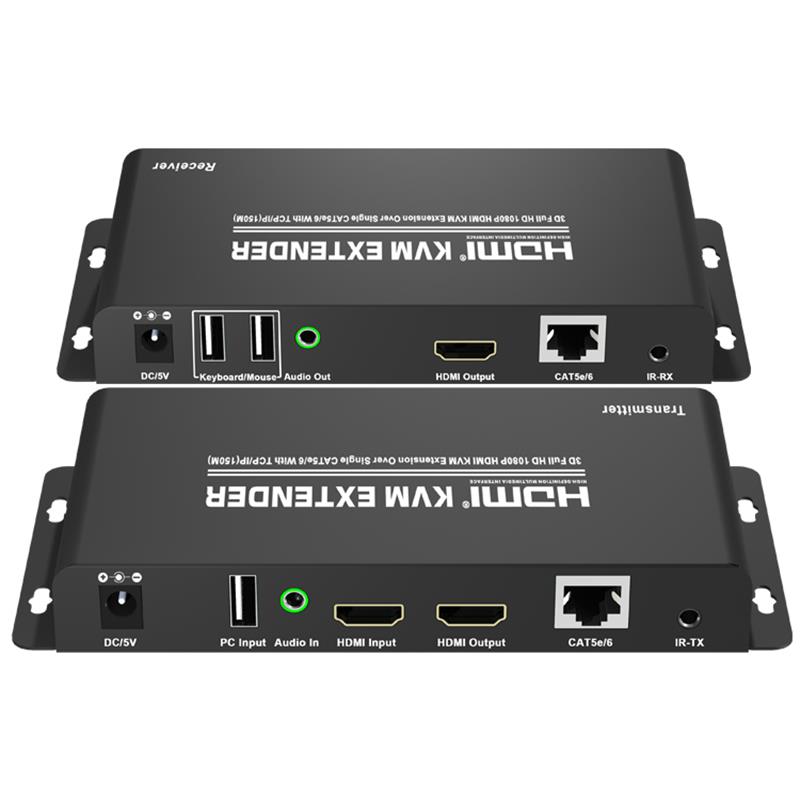

1.0 EINLEITUNG

Dieser HDMI KVM Extender basiert auf TCP/IP Standard.Es überträgt max. 150 Meter von Ihrer HDMI- oder DVI-D-Quelle auf HD-Anzeige mit einem CAT5e/6-Kabel.

Gleichzeitig ist es auch bequem, HDMI-Audio- und Videoquelle im Punkt-zu-Punkt-Modus, im Punkt-zu-vielen-Modus und im Kaskadenmodus zu übertragen.

2.0 FEATURES

1.Signal   Übertragung   :CAT5e/6(empfohlen)   Kabel   hoch   zu   150   Meter   statt   der   HDMIName   Kabel   sind   angeschlossen   zwischen   TX   und   RX   Extender.

2.Support HDMI 1.3/HDCP1.1 & 1.2;

3.Support-Eingang/Ausgabeauflösung:480i/p,576p,720p,1080i/p;

4.Unterstützungspunkt-zu-Punkt-Modus, ein Punkt-zu-vielen Modus und Kaskade   Modus der Verbindung;

5.802.3 Ethernet Standard;

6.Support IR-Steuerung, können Sie STB oder Blue-Ray DVD am Empfangsort durch   Fernbedienung;

7.Das Design von reiner Hardware, Stecker und Spiel, keine Notwendigkeit für zusätzliche Software;

8.Support IR Fernbedienung 20~60KHz,NEC;

9.Unterstützung der Fernsteuerung durch Tastatur und Maus.

3.0 PACKUNGSINHALT

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

HDMI Extender Transmitter -----------------------------------------------------------------------

HDMI Extender Receiver ----------------------------------------------1PCS

IR Transmitter -------------------------------------------------------------------------------

IR Receiver...

5V DC Netzteil -----------------------------2PCS

USB Data Cable...

Operation Manual------------------------------------------------------------------------------

4.0 SPEZIFIKATIONEN

HDMI Version----------------------------------------HDMI1.3a.

Transmitter Input Ports ---------------------HDMIx1(AF),USB(BF)x1

Transmitter Output Ports -----------HDMIx1(AF),RJ45x1,IR TX1

Empfänger Eingang Ports-----------------------------------------------------------------------------------------

Receiver Output Ports---------------HDMIx1(AF),USB(AF)x2

Frequency Bandwidth-----------------------------2.25Gbps (Single Link)

Input/Output Resolutions-----------------480i/p,576p,720p,1080i/p

Audio------------------------Sample rate:32kHz,44.1kHz,48kHz

IR Fernbedienung--------------------------------------------------------------------------------------

ESD Protection Human Body Model --------------Committee 17778kV (Luft-Gap-Entladung)

                                                                                  Kombi 1777; 4kV (Kontaktentladung)

Operating Temperature----------------------------0 Kombi730C ~ 40(730C)

Lagertemperatur -------------------------------20 2O-730C ~ 60(730C)-----------4-Vollpension-- ~ 140-730F

Relative Luftfeuchtigkeit---------------------------------------------------------------------------------

Dimensions (mm)-------------------------------------170&\";120.81.5x22
