1.0 EINLEITUNG

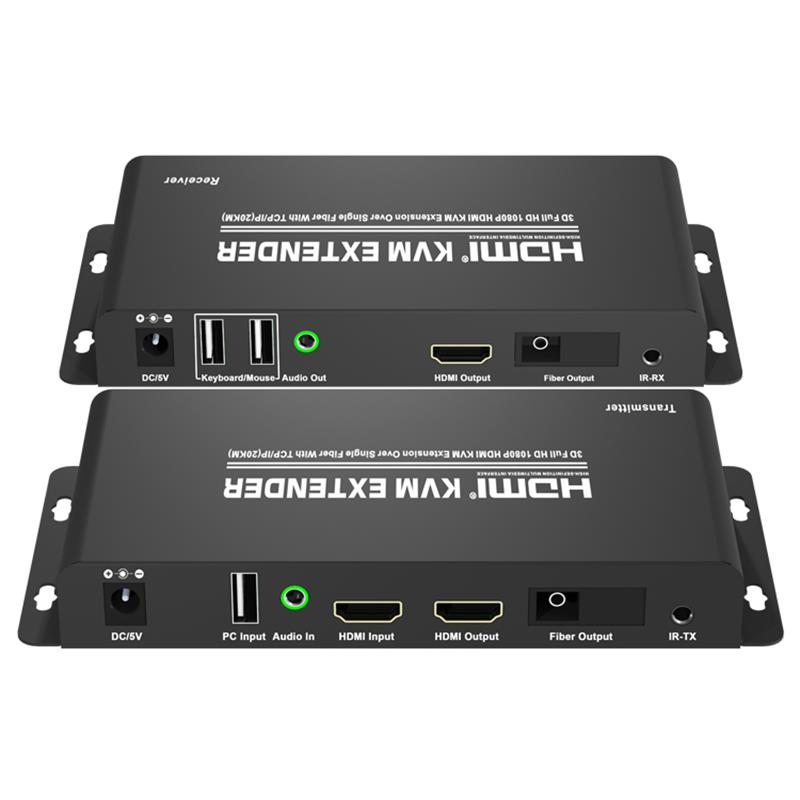

Dieser HDMI KVM Extender basiert auf TCP/IP Standard.Es überträgt max. 20KM von Ihrer HDMI- oder DVI-D-Quelle auf HD-Anzeige durch Single Fiber Kabel.

Gleichzeitig ist es auch bequem, HDMI-Audio- und Videoquelle im Punkt-zu-Punkt-Modus, im Punkt-zu-vielen-Modus und im Kaskadenmodus zu übertragen.

2.0 FEATURES

1.Support HDMI 1.3/HDCP1.1 & 1.2;

2.Support-Eingang/Ausgabeauflösung:480i/p,576p,720p,1080i/p;

3.Unterstützungspunkt-zu-Punkt-Modus, Ein-Punkt-zu-vielen-Modus und Kaskade

  Modus der Verbindung;

4.802.3 Ethernet Standard;

5.Support IR-Steuerung, können Sie STB oder Blue-Ray DVD am Empfangsort durch

  Fernbedienung;

6.Das Design von reiner Hardware, Plug and Play, keine Notwendigkeit für zusätzliche Software;

7.Support IR Fernbedienung 20~60KHz,NEC;

8.Unterstützen Sie die Fernsteuerung durch Tastatur und Maus.

3.0 PACKUNGSINHALT

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

HDMI Extender Transmitter -----------------------------------------------------------------------

HDMI Extender Receiver ----------------------------------------------1PCS

IR Transmitter -------------------------------------------------------------------------------

IR Receiver...

5V DC Netzteil -----------------------------2PCS

USB Data Cable...

Operation Manual------------------------------------------------------------------------------

4.0 SPEZIFIKATIONEN

HDMI Version----------------------------------------HDMI1.3a.

Transmitter Input Ports ---------------------HDMIx1(AF),USB(BF)x1

Transmitter Output Ports -------------HDMIx1(AF),SC Fiberx1,IR TX1

Receiver Input Ports-------------------------SC Fiberx1,IR RX1

Receiver Output Ports---------------HDMIx1(AF),USB(AF)x2

Frequency Bandwidth-----------------------------2.25Gbps (Single Link)

Input/Output Resolutions-----------------480i/p,576p,720p,1080i/p

Audio------------------------Sample rate:32kHz,44.1kHz,48kHz

IR Fernbedienung--------------------------------------------------------------------------------------

ESD Protection Human Body Model --------------Committee 17778kV (Luft-Gap-Entladung)

                                                                                  Kombi 1777; 4kV (Kontaktentladung)

Operating Temperature----------------------------0 Kombi730C ~ 40(730C)

Lagertemperatur -------------------------------20 2O-730C ~ 60(730C)-----------4-Vollpension-- ~ 140-730F

Relative Luftfeuchtigkeit---------------------------------------------------------------------------------

Dimensions (mm)-------------------------------------170&\";120.81.5x22
