Zertifiziert für raue Umgebungsbedingungen

-Anti-reflektierend & schmutzabweisende oberfläche minimiert kraftverluste durch schmutz und staub

-Schwerer Salznebel, Ammoniak & Geblasener Sandwiderstand für Meer, Bauernhof und Wüste

Umgebungen

-Ausgezeichnete mechanische Belastung 2400Pa & Schneelast 5400Pa Widerstand

ELEKTRISCHE DATEN (STC)

Modell-Nr                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Nennleistung in Watt-Pmax (Wp)       150           155             160               165         170

Leerlaufspannung-Voc (V)               22.3         22.4           22.5               22.6       22.7

Kurzschlussstrom-Isc (A)                   8.81         8.84           8.88               8.92       8.96

Maximale Leistungsspannung - Vmpp (V)     18.3         18.5           18.6               18.7       18.8

Maximaler Leistungsstrom - Impp (A)       8.20         8.40           8,60               8,80       9.00

Modulwirkungsgrad (%)                           14.9         15.4           15.9               16.4       16.9

STC: Bestrahlungsstärke 1000 W / m², Zelltemperatur 25 ° C, Luftmasse AM1,5 gemäß EN 60904-3.

ELEKTRISCHE DATEN (NOCT)

Modell-Nr                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Maximale Leistung-Pmax (Wp)                 110,9         114,6           118,3         122,0         125,7

Leerlaufspannung-Voc (V)                 20.7           20.8             20.9           21,0           21.1

Kurzschlussstrom-Isc (A)                   7.15           7.18             7.21             7.24           7.27

Maximale Leistungsspannung - Vmpp (V)       16.8           17,0             17.1           17.2           17.3

Maximaler Leistungsstrom - Impp (A)         6,61           6,77               6.93           7.09           7.25

NOCT: Einstrahlung bei 800 W / m², Umgebungstemperatur 20 ° C, Windgeschwindigkeit 1 m / s.

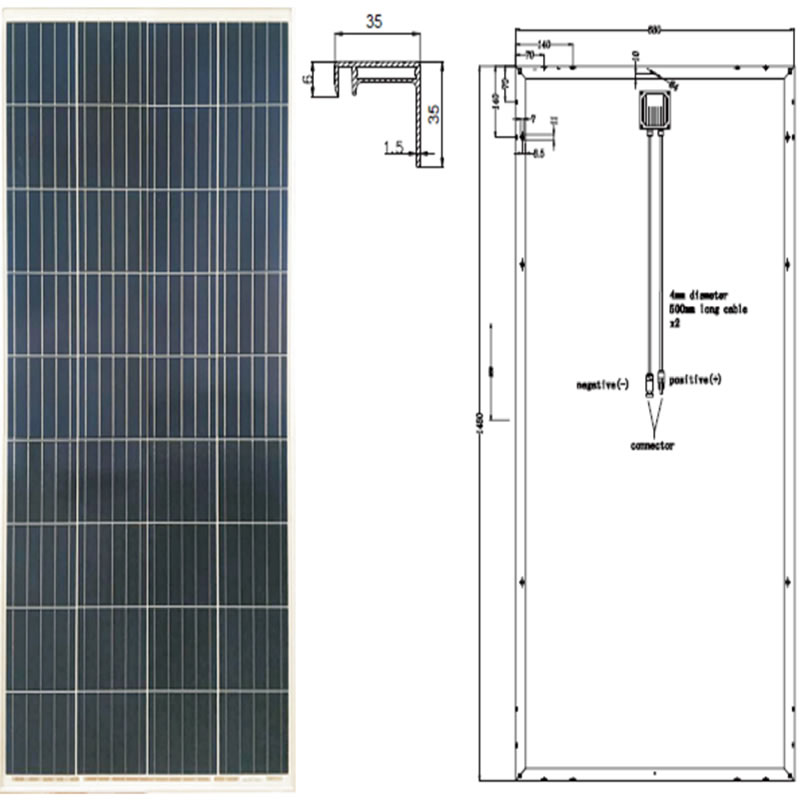

MECHANISCH   DATEN

Solarzellen                                       Polykristalline 156,75 × 156,75 mm

Zellenkonfiguration                         36 Zellen (4 × 9)

Modulabmessungen                       1480 × 680 × 35 mm

Gewicht                                           11kg

Superstrate                                     3,2 mm, hohe Transmission, eisenarmes, gehärtetes ARC-Glas

Substrat                                         Weißes Backsheet

Rahmen                                               Silber eloxierte Aluminiumlegierung Typ 6063T5, silberfarben

J-Box                                               Vergossen, IP67, 1000VDC, 3 Schottky-Bypass-Dioden

Kabel                                             4,0 mm² (12 AWG), 900 mm Länge

Verbinder                                       IP67 MC4 kompatibel

TEMPERATUR & MAXIMALE BEWERTUNGEN

Nominale Betriebszellentemperatur (NOCT)             45 ° C ± 2 ° C

Temperaturkoeffizient von Voc                                   -0,32% / ° C

Temperaturkoeffizient von Isc                                     0,05% / ° C

Temperaturkoeffizient von Pmax                                 -0,39% / ° C

Betriebstemperatur                                               -40 ~ + 85 ° C

Maximale Systemspannung                                             1000 VDC

Max. Sicherungswert der Serie                                                   15A

Begrenzung des Rückstroms                                                 15A

VERPACKUNGSKONFIGURATION

Anzahl der Module pro Container                           40ft                 20ft

Anzahl der Module pro Palette                                 1600               700

Anzahl der Paletten pro Container                               2                     2

Verpackungskartonmaße (LxBxH) in mm               800                 350

Box Bruttogewicht [kg]                                         23                   23
