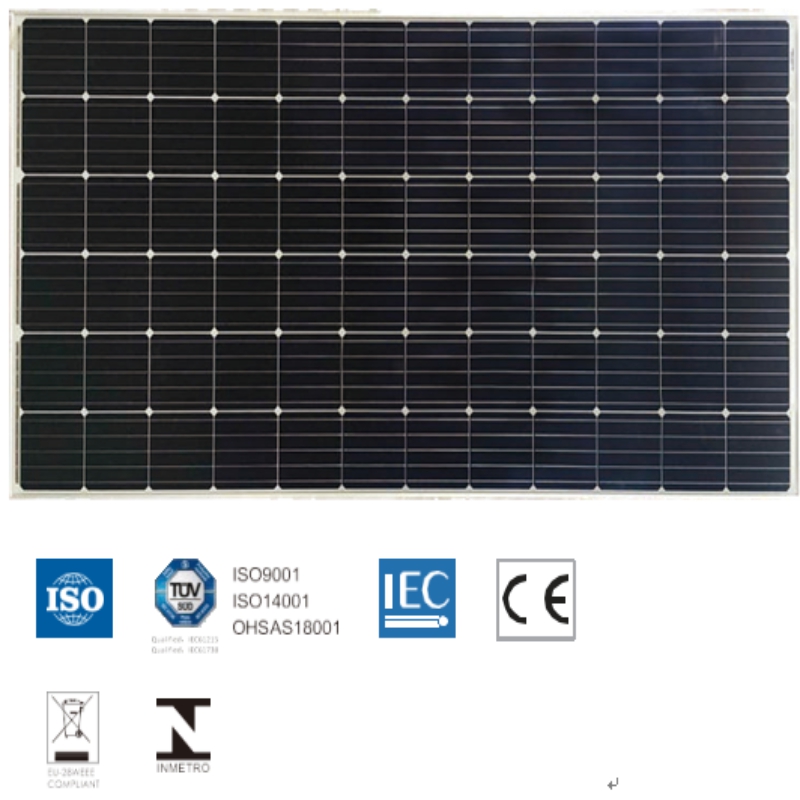

72 CELL   EINKRISTALLINES MODUL

360-380Wp LEISTUNGSBEREICH

1500VDC MAXIMALE SYSTEMLEISTUNG

19,6% MAXIMALE EFFIZIENZ

ELEKTRISCHE DATEN (STC)

Modell-Nr                                         SYM72-6-360M               SYM72-6-365M               SYM72-6-370M             SYM72-6-375M             SYM72-6-380M

Nennleistung in Watt-Pmax (Wp)           360                               365                                 370                                 375                               380

Leerlaufspannung-Voc (V)                   47,3                               47,7                             48,15                                 48.6                               48,95

Kurzschlussstrom-Isc (A)                     9,80                             9,85                                 9,90                               9,95                                 10.00

Maximale Leistungsspannung - Vmpp (V)           38,95                             39,25                             39.6                             39,95                               40,25

Maximaler Leistungsstrom - Impp (A)           9.25                             9.3                               9,35                               9.40                                   9.45

Modulwirkungsgrad (%)                             18.6                                 18.8                                 19.1                               19.3                               19.6

STC: Bestrahlungsstärke 1000 W / m², Zelltemperatur 25 ° C, Luftmasse AM1,5 gemäß EN 60904-3.

ELEKTRISCHE DATEN (NMCT)

Modell-Nr                                           SYM72-6-360M               SYM72-6-365M               SYM72-6-370M         SYM72-6-375M           SYM72-6-380M

Maximale Leistung-Pmax (Wp)                     269,3                             272,8                           276,8                       280,7                               284,3

Leerlaufspannung-Voc (V)                   43.5                               43,90                         44.30                         44,70                             45,00

Kurzschlussstrom-Isc (A)                     8.04                                 8.08                               8.12                             8.16                               8.20

Maximal   Power Voltage-Vmpp   (V)           35,70                               36.00                           36,30                         36,60                             36,90

Maximaler Leistungsstrom - Impp (A)           7,55                                   7,59                                 7,63                         7,67                             7,71

NMOT: Bestrahlung mit 800 W / m², Umgebungstemperatur 20 ° C, Windgeschwindigkeit 1 m / s.

MECHANISCHE DATEN

Solarzellen                                                             Einkristallin   156,75 × 156,75 mm, 5 BB

Zellenkonfiguration                                                 72 Zellen (6 × 12)

Modulabmessungen                                               1956 × 992 × 40 mm

Gewicht                                                                 22 kg

Superstrate                                                           3,2 mm, hohe Transmission, eisenarmes, gehärtetes ARC-Glas

Substrat                                                             Weißes Backsheet

Rahmen                                                                 Eloxierte Aluminiumlegierung Typ 6063T5, Farbe Silber

J-Box                                                                   Vergossen, IP67, 1500VDC, 3 Schottky-Bypass-Dioden

Kabel                                                                 4,0 mm² (12 AWG), 1200 mm Länge

Verbinder                                                           IP67, PV-SY02

TEMPERATUR & MAXIMALE BEWERTUNGEN

Nominale Betriebszellentemperatur (NOCT)                                             45 ° C ± 2 ° C

Temperaturkoeffizient von Voc                                                                   -0,29% / ° C

Temperaturkoeffizient von Isc                                                                     0,05% / ° C

Temperaturkoeffizient von Pmax                                                               -0,39% / ° C

Betriebstemperatur                                                                         -40 ~ + 85 ° C

Maximale Systemspannung                                                                         1500 VDC

Max. Sicherungswert der Serie                                                                           20 EIN

Begrenzung des Rückstroms                                                                         20 EIN

AKKAGIERENDE KONFIGURATION

                                                          40ft                                 20ft

Anzahl der Module pro Container                                 648                                 270

Anzahl der Module pro Palette                                         27                                   27

Anzahl der Paletten pro Container                                   24                                   10

Verpackungskartonmaße (LxBxH) in mm                   1980 * 1130 * 1130             1980 * 1130 * 1130

Box Bruttogewicht [kg                                                   640                                     640

VORSICHT: LESEN SIE DIE SICHERHEITS- UND INSTALLATIONSANWEISUNGEN, BEVOR SIE DAS PRODUKT VERWENDEN.
