Intelligentes digitales Wirbelstromsortiergerät ERS6000

Veröffentlichungsdatum:2019-08-27 10:58

Fünf Vorteile von Produkten

  • Neue Härtematerial-Sortiertechnologie für Mehrfrequenz- und Mehrkanal-Wärmebehandlung
  • Schnelles Sortieren von Materialhärte, Wärmebehandlung, Zugfestigkeit, Struktur, Sinterdichte von Gemischen, zerstörungsfreie Prüfung, keine Beschädigung von Teilen und Materialien.
  • Der neue Softwarealgorithmus, eine bessere Erkennungsleistung und ein höheres Rausch-Rausch-Verhältnis als die Konkurrenzprodukte, kontinuierliche Softwareentwicklung und lebenslange kostenlose Software-Upgrades.
  • Hat eine einkanalige 8-Frequenz-Sortierfunktion und kann auch mit 8 Frequenzen für mehrere Kanäle gleichzeitig arbeiten.
  • Leistungsstarke Softwarefunktionen umfassen Parameterspeicherung, Datenspeicherung, Berichtsanalyse, Statistik und mehr.

Produktdetails

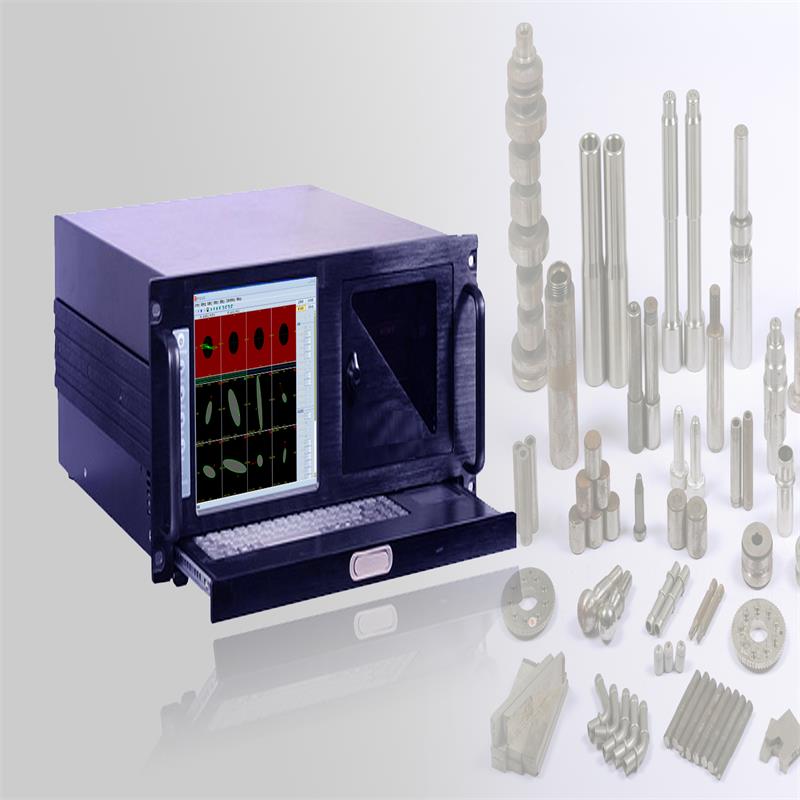

Intelligentes digitales Wirbelstromsortiergerät


Neue Härtematerialsortierung   Technologie der Mehrfrequenz   +   Mehrkanal-Wärmebehandlung

Das intelligente digitale Wirbelstromsortiergerät der Serie ERS6000 eignet sich besonders für die Härtesortierung und Prüfung von Materialien für Automobil- / Luftfahrtteile bei der Wärmebehandlung.

Schnelles Sortieren von Materialhärte, Wärmebehandlung, Zugfestigkeit, Struktur, Sinterdichte von Gemischen, zerstörungsfreie Prüfung, keine Beschädigung von Teilen und Materialien. Realisieren Sie simultane 8-Frequenz-Erkennung, höhere Erkennungsgenauigkeit, Stabilität und Zuverlässigkeit als die Einzelfrequenzerkennung. Beseitigen Sie die Möglichkeit, dass alle Unterschiede übersehen werden.

Der neue Softwarealgorithmus, eine bessere Erkennungsleistung und ein höheres Rausch-Rausch-Verhältnis als die Konkurrenzprodukte, kontinuierliche Softwareentwicklung und lebenslange kostenlose Software-Upgrades.

Hat eine einkanalige 8-Frequenz-Sortierfunktion und kann auch mit 8 Frequenzen für mehrere Kanäle gleichzeitig arbeiten.

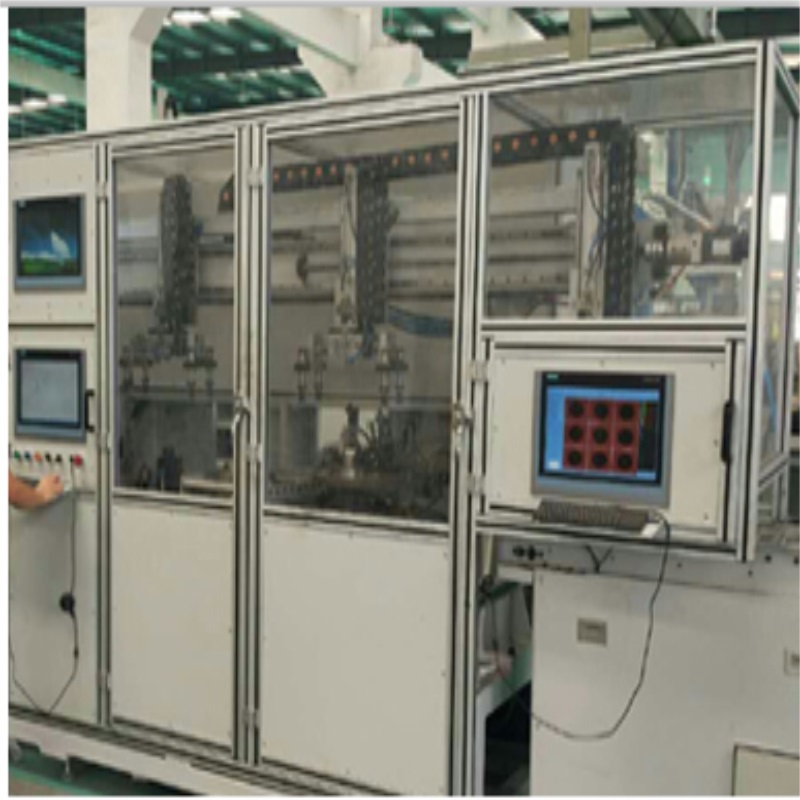

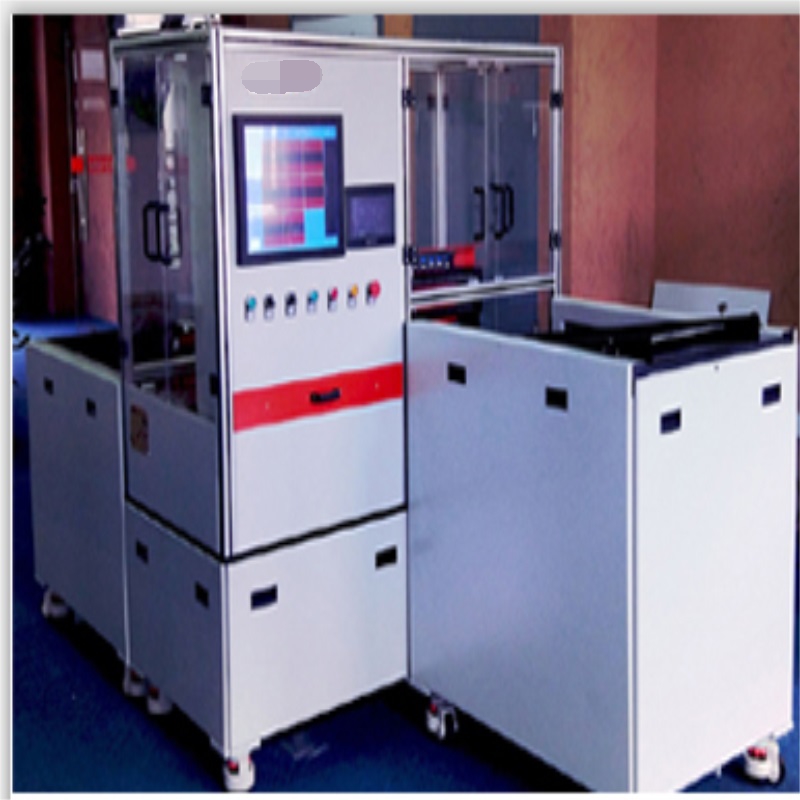

Kann verschiedene Sondentypen gemäß den Testanforderungen des Kunden anpassen. Es kann manuell im Labor getestet oder in die automatische Massenschnellerfassung integriert werden. Hat viele Arten von I / O-Datenschnittstellen, kann die Funktionen der schnellen automatischen Erkennung, automatischen Sortierung, automatischen Alarmierung, automatischen Statistik usw. realisieren.

Leistungsstarke Softwarefunktionen umfassen Parameterspeicherung, Datenspeicherung, Berichtsanalyse, Statistik und mehr.

Das Instrument ist einfach, vernünftig und intuitiv zu bedienen.

Wechseln Sie mit einer Taste schnell zwischen Chinesisch und Englisch und passen Sie schnell mehrsprachige Pakete an.


8 Frequenzsortierung von Härte / Material / Wärmebehandlung / Formunterschied und mehr


Erkennungsmethode                                     Erkennungsmenge       OK bekannt       NG         Nicht erkannte NG-Gegenstände

Metallographische Analyse                                       2000                       1884             116

Ordentliche Single Frequenzerkennung                     2000                       1884             81                       35

Mehrfrequenzerkennung                                   2000                       1884             116


Technische Spezifikationen

◆   Detektionskanal: 1-16 (nachhaltige Erweiterung von 256 Kanälen nach Bedarf)

  Frequenzbereich: 10 Hz ~ 12 MHz, stufenlos einstellbar; mehrere unabhängige Frequenzen, einzelne Frequenz, 8 Frequenzoptionen (bis zu 16 Softwarefrequenzen pro Kanal);

  Das System basiert auf der WINDOWS-Entwicklung und wird permanent kostenlos aktualisiert.

  Verstärkungsbereich: 0.0dB ~ 99.0dB stufenlos einstellbar, Schrittweite: 0.1dB; Feineinstellung, schnelles Erhöhen / Verringern;

Verstärkungsverhältnis: (X / Y) 0,1 ~ 10,0; stufenlos einstellbar, Feinabstimmung, schnelles Erhöhen / Verringern;

  Signal-Rausch-Verhältnis ≥ 10 dB (bis zu 30 dB);

  Phasenrotation: 0 ~ 360 ° stufenlos einstellbar; Schrittweite: 1;

  Einstellbarer Pegel des Sondenantriebs (Erregung): 1 bis 16;

  Filterkoeffizient 0-30000;

  Einstellbarer Erfassungsbereich, dh maximaler Messwert: 10 ~ 10000, Schritt 1;

  Hardware-Verstärkungsfaktor: 1 dB ~ 32 dB stufenlos einstellbar, Stufe: 1 dB;

  Mehrere Erregungsmodi: DP / DI; Kann mit Differential-, Absolut- und verschiedenen kundenspezifischen Sonden konfiguriert werden.

  Sondennormalalarmfunktion (Modell anzeigen)

  Schneller digitaler Abgleich;

  Die Anzeigemodi für durchgezogene Linien und Ausblendungen sind flexibel und optional.

  Ausblendungskoeffizient: 1 ~ 400;

  Digitalfilterung: Tiefpass (0Hz ~ 2000Hz) Hochpass (0Hz ~ 2000Hz); mit einem einzigartigen " digitale Filterung " das Störsignal vor Ort wirksam zu unterdrücken, um die Genauigkeit und Stabilität der Erkennung sicherzustellen;

  Stabilität: 16 Stunden ≤ 2 dB;

  Das Gebrauchsmuster hat die Funktion, die End- und Endschwanzsignale abzuschneiden und die Endtotzone des Endendes effektiv zu steuern;

  Die Alarmdauer kann eingestellt werden: 10 ms ~ 60.000 ms, schrittweise 1 ms;

  Fehlende Rate: ≤0%, falsch positive Rate (fälschlicherweise als nicht konformes Produkt eingestuft) ≤1%;

  Stellen Sie genaue und zeitnahe Rückmeldungen zu den defekten Teilen bereit und führen Sie Inkjet-Markierungen, Markierungspositionen, Längen usw. durch (Peripherieunterstützung erforderlich).

  Zeichnen Sie automatisch die Anzahl der Fehler und deren Position auf.

  Mit Verzögerungsmarkierung, Festlängenmarkierung, Verzögerungsalarm und anderen Funktionen;

  Flexible interne und externe Taktauswahl

  Markierungsgenauigkeit bis ≤ ± 10 mm (erfordert periphere Unterstützung, abhängig von der Erkennungsgeschwindigkeit und den Anforderungen);

  Echtzeit-Software- / Hardware-Alarmausgabe, mehrere Alarmfenstermodi (kreisförmig, quadratisch, fächerförmig, benutzerdefinierter Typ), mit Alarm- und Voralarmfunktion und getrennte Signalausgabe;

  Asymmetrische Phasenalarmzoneneinstellung mit ungleicher Amplitude;

  Mehrere Anzeigemodi: Impedanz, Zeitbasis, AB-Sweep, 8-Frequenz-Sortierung, analoge 3D-Anzeige (abhängig von der Modellauswahl);

  Mit einer einzigartigen Referenzlinie für den Zeitbasisalarm wird eine intuitivere Anzeige der Erkennungsdaten ermöglicht.

  Kann eine große Anzahl verschiedener Erkennungsprogramme und Testdaten speichern;

  Die Funktion zur Erweiterung der Wirbelstromsignalwiedergabe kann die Amplitude, Phase und den digitalen Wert des Fehlers messen.

  Auswahl des Hintergrunds des kartesischen Koordinatensystems und des Polarkoordinatensystems;

  Testberichte automatisch erstellen (einschließlich der Anzahl der Tests, des Testpersonals, der Testparameter, der Anzahl der bestandenen Tests und der Anzahl der Nichtkonformitäten usw.);

  Ein-Klick-Umschaltung zwischen chinesischer und englischer Betriebssystemsprache, keine Installation eines Betriebssystems oder einer Online-Hilfe erforderlich;

  Arbeitsumgebung: Stromversorgung: AC 220V / 110V;

  Arbeitstemperatur: 0 ° C ~ +45 ° C Lagertemperatur: -20 ° C ~ +50 ° C relative Luftfeuchtigkeit: ≤ 85%;

  Die Ebene für die Installation jedes Fehlerdetektors ist: 550 × 1000 mm2, und die Signalleitung kann entweder eine Seitenwand oder eine Unterseite sein.

  Aussehen Größe und Gewicht: 500 * 500 * 260 mm (L * B * H), Gewicht: 5 kg. (ohne Anzeige)

  Optionale kleine Industriesteuerung, horizontale Industriesteuerung, Industriesteuerung mit 5 HE (mit Display)
