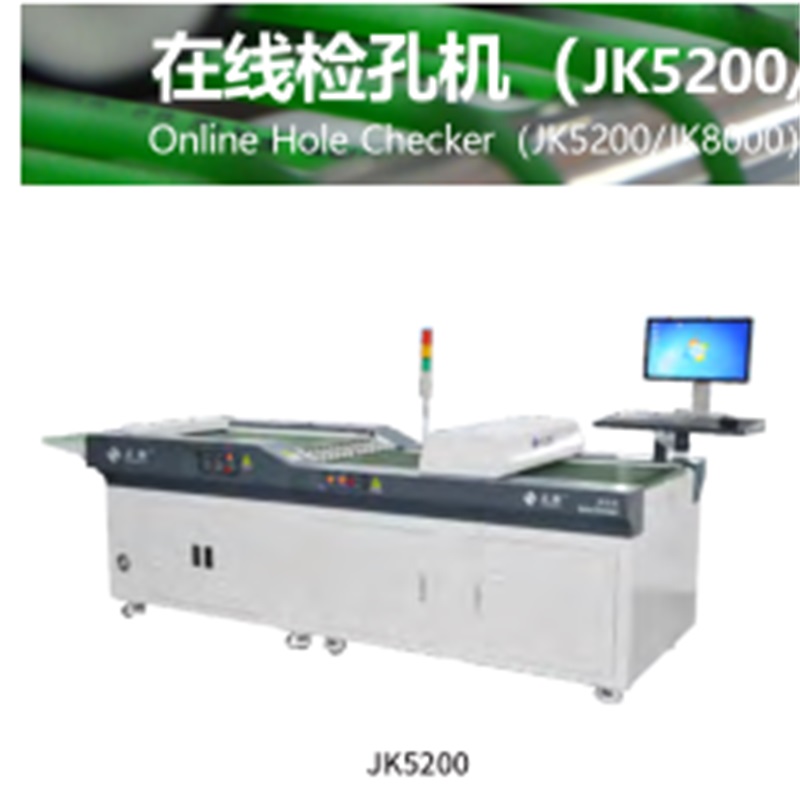

PCB   Online-Lochprüfung (JK5200 / JK8000)

VERWENDUNGSZWECK

Die Lochprüfmaschine wird hauptsächlich zur Prüfung der Bohrqualität und zur Analyse der Leiterplattenbohrplatine und der fertigen Produktplatine verwendet.

Die Defekte wie fehlende Löcher (undichte Bohr- und Stopfenlöcher), Mehrlochbohrungen, innere Grate, große Löcher, kleine Löcher, Länge, Breite, Winkel und andere unregelmäßig geformte Löcher der Leiterplatte und der fertigen Platte werden automatisch erkannt. und die Ausrüstung für die Klassifizierung von NG / OK wird automatisch bestimmt.

EIGENSCHAFTEN

1. Präzise: Einführung eines hochpräzisen CIS-Scansystems, automatischer Positionierung, Bildverarbeitung und Erkennungstechnologien.

2. Effizient: Bei Ausstattung mit Mehrkanalsortiergerät und kleinen Plattenteilen wird die gleichzeitige Erkennung mehrerer Kanäle unterstützt. Die Standardmaschine kann beide Platten gleichzeitig erkennen: 3 und 6 Kanäle können gleichzeitig angepasst werden.

3. Eigenschaften: Mit der Netzwerkwartungsfunktion können mehrere Terminals verwendet werden, um Informationen zu NG-Platinenfehlern synchron anzuzeigen und die NG-Platine schnell zu überholen.

TECHNISCHE PARAMETER

ARTIKEL                                                 JK5200                                                         JK8000

Dim   Länge                 Scanmaschine + Sortiergerät: 3510mm               Scan-Maschine: 1550mm

                                        Keine Sortiermaschine: 1530mm

Breite                                               1160mm                                                         1280mm

Höhe                                               1050mm                                                         1520mm

GUS                                                                             Wenden Sie sich an Image Sensor

Licht                                                                       Balken Rote LED-Lichtquelle

Maximal   Durchmesserverhältnis                                                         25: 1

Messbare Dicke                     0,3 mm ~ 10,0 mm, Platten mit einer Dicke von weniger als 0,3 mm sind zur Probe einzureichen

                                                      Bestätigung.

Plattengröße                                   Breite: 80 ~ 650 mm                                             Breite: 80 ~ 800 mm

          Länge: 100 ~ 650 mm                                           Länge: 100 ~ 800 mm

Porengrößenbereich                                                         Φ 0,10 mm ~ Φ 10mm

Mindesteinschuss von

Lochung                                                                     0,1 mm

Die maximale Anzahl von

Löcher in der getesteten Platte           500.000 (rundes Loch)                                           800.000 (rundes Loch)

Geschwindigkeit messen                           (Die vier Zahnräder des Abfrageteils für die gemessene Geschwindigkeit waren verfügbar): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. Die Bohrplatte ist bis zu 6,5 m / min.

Präzision wiederholen                                                                   ± 30 μm

(rundes Loch)

Präzision wiederholen                                           Schlitze: ± 75 μm; Unregelmäßige Löcher: 150 μm

(unrundes Loch)

Öffnungsgenauigkeit                                                 ± 20 μm (Apertur ≤ 1 mm)

  (rundes Loch)                                                         ± 30 μm (4 mm) > Öffnung > 1mm)

                                                                              ± 40 μm (Öffnung ≧ 4 mm)

Der Inhalt der Erkennung                   Fehlendes Loch (undichte Löcher, Stopfenlöcher), Löcher (Mehrfachbohrung, Halbierung), Fremdkörper

                                                        innerhalb der Löcher große Löcher, kleine Löcher; die Länge, Breite, Grat von "einem" Typ Loch und

                                                        Sonstige Mängel an unregelmäßigen Löchern, Plattenlängen, -breiten und -größen usw.

Nummer der Inspektionslinie                       Standardmaschine: einzeilig, 2 Zeilen; (über 3 Zeilen, bitte separat anfragen)

Computer                                                   Elektrischer Gehirn-Industriecomputer, CPU: i5-Serie;

              Speicher: 8G; Festplatte: 1T; Betriebssystem: windows7 × 64

Leistung                                                         Power Scan- und Sortiergerät: 2kW;

      Kein Sortiergerät: 12kW

Betriebsumgebung                                           Temperatur: 20 ° C -40 ° C

                                                                              Luftfeuchtigkeit: 40 % -70%

            In der Umwelt befindet sich kein saures Basengas.

      Anforderungen an die Produktionsplatte: trocken, nicht sauer / alkalisch

      Flüssigkeit (um Korrosion zu vermeiden)

        Das Gerät benötigt eine Internetverbindung für Remote   Diagnose.

Anforderungen an die zu prüfende Platte: Der Verzugsgrad der zu prüfenden Platte darf 0,75% der IPC-Diagonale nicht überschreiten. Nach dem Waschen mit hohem Druck und Trocknen werden die Testergebnisse beeinträchtigt, wenn die Plattenoberfläche nicht sauber ist.
