1.parameters

Product Modell

war-156C-SM20

Basic Parameter

l CPUocta-KCortex®-A53architecture ;  Frequency 1,4 GHz

l Memory2GB DDR3

l Flash8GB NandFlash

Display Bildschirm

l Size15.6 inch

l Resolution1920 × 1080

l Wide-temperature Typ262k Farben oder 18-BIT true Farben

l LED backlightlifetime>25.000 Stunden

Touch Bildschirm

Capacitance Touchscreen

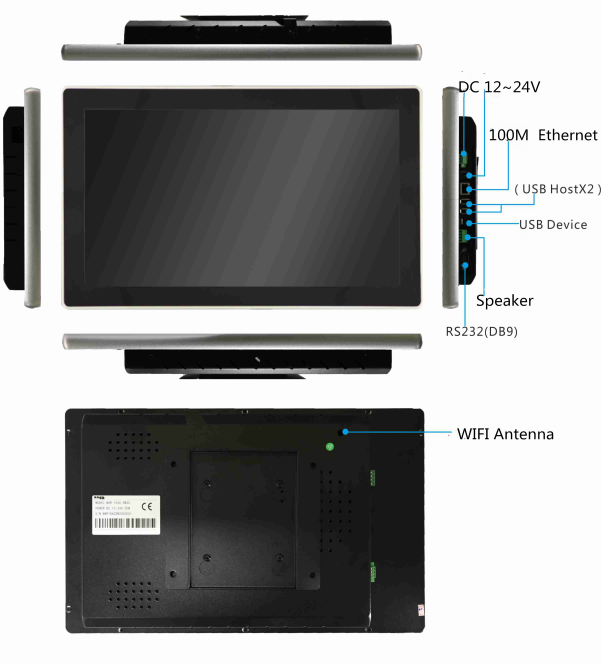

Hardware Interface

l 1channel RS-232 (DB9) serial Port(COM1).

l 1 Kanal USB device Schnittstelle Support ADB connect zu PC zum Austausch von Daten und Debug-Anwendung.

l 2 -Kanal-USB-Host-SchnittstelleSupport übliche USB device wie Maus keyboard U disketc.

l 1 Kanal 100M-Ethernet-Schnittstelle.

l 1 Kanal 3-wire 2EDG Stromeingangsschnittstelle(DC12V~24V) .

l 1 externen Lautsprecher-Schnittstellenkanal(8Ω1.7w oder 4Ω3w)  (optional).

l 1 Kanalleistung  (DC12V~24V) .

l 1 Kanal extern WIFI Schnittstelle (optional).

l Built-in WIFI Bluetooth Modul (optional).

Achtung

When die serielle Schnittstelle angeschlossen Die GND Draht der beiden Geräte angeschlossen werden Verbrennen des seriellen Chip zu vermeiden und um die Kommunikation zu beeinflussen.

OS

android 5.1

Defend Grad

IP65 (Vorne Panel)

working Environment

l powerDC 12V-24V(24V als rec fehlung)

l working Temperatur0~50 ℃

l storage Temperatur0~60 ℃

l working Luftfeuchtigkeit10~90% RH

Size

l shell Struktur: Metal

l panel Größe398.35 × 248,35(MM)

l Mounting Lochgröße : 75 * 75 (MM)

Application Bereich

l industrial controldetection deviceinstruments und msecurity Überwachungmedical Instrumente und Apparate intelligent Terminals embedded hohe-end Anwendung.

l Support CAN-Bus-Netzwerk-Bereitstellung.

Software support

l Support Eklipseandroid StudioQT CreatorVisual Studio 2015/2017 developmentSupport JAVA/C/C++/C# etc.

l Einfache den Benutzer-defined Bildschirm splash ändern.

2. Interface Definition

2.1 RS-232 interface

1 -Kanal DB9 seriell PortSupport höchsten-Level Baudraten 115200bps. Die entsprechende Schnittstelle in Android System ist COM1.

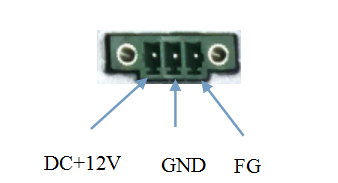

2.2 Netzschnittstelle  3 .Exterior Größe

Exterior Größe:398.35 × 248,35(MM)     Trepanning Größe75 × 75(MM).

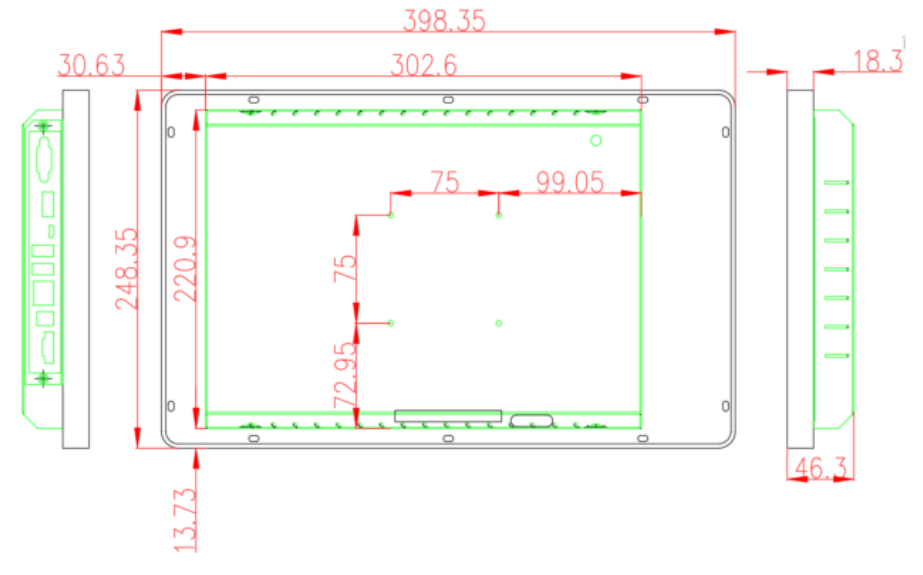

3 .Exterior Größe

Exterior Größe398.35×248.35(MM)     Trepanning Größe75×75(MM).
