1.0 Einleitung

CVBS+S-Video in HDMI-Signalkonverter, der S-Video/CVBS-Videosignal und R/L-Audiosignal in HDMI-Signal umwandeln wird.Es bietet Lösungen für digitale Entertainment-Center, HDTV Retail und Show Site, HDTV, STB, DVD und Projektor Fabrik, Lärm Raum und Sicherheit, Rechenzentrum-Steuerung, Informationsverteilung, Konferenzraum Präsentation, Schule und Corporate Training Umgebungen.

2.0 Feature es

1.Installieren Sie in Sekunden, keine Einstellung erforderlich.

2.Automatische Erkennung der Eingangsauflösung, keine Einstellung erforderlich.

3.Unterstützt konvertieren CVBS Video und R/L Audio in komplette HDMI.

4.Unterstützt konvertieren S-Video und R/L Audio in komplette HDMI.

5.Unterstützt höchste Videoauflösung bis zu 1080p

Sechs.Unterstützt 165MHz/1.65Gbps pro Kanal (6.75Gbps alle Kanäle).

7.Unterstützt 8bit pro Kanal (24bit aller Kanal) tiefe Farbe.

3.0 Inhalt des Pakets

Vor dem Versuch, diese Einheit zu verwenden, überprüfen Sie bitte die Verpackung und stellen Sie sicher, dass

Folgende Artikel sind im Versandkarton enthalten:

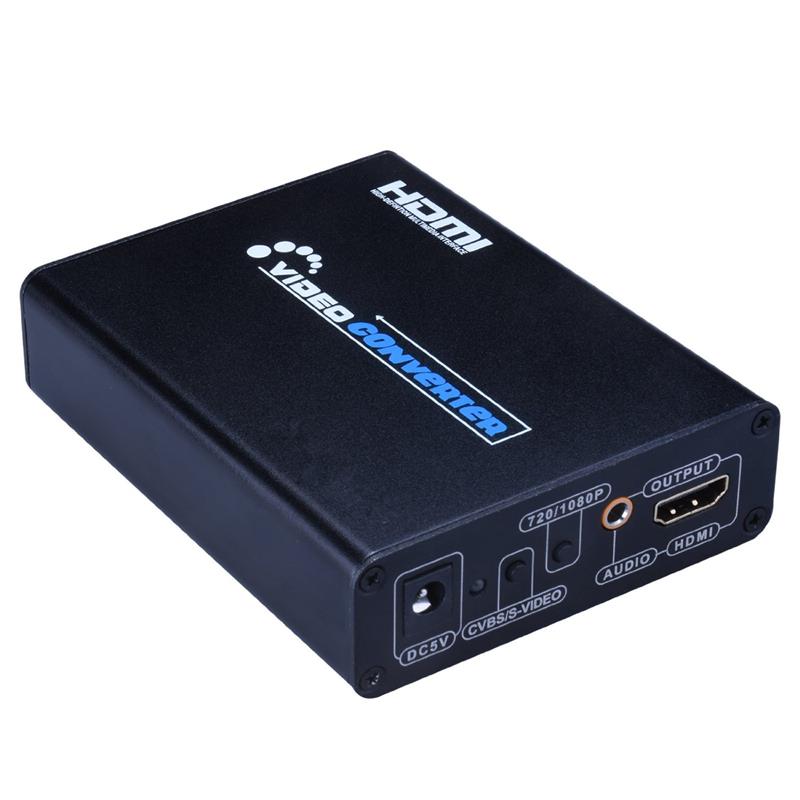

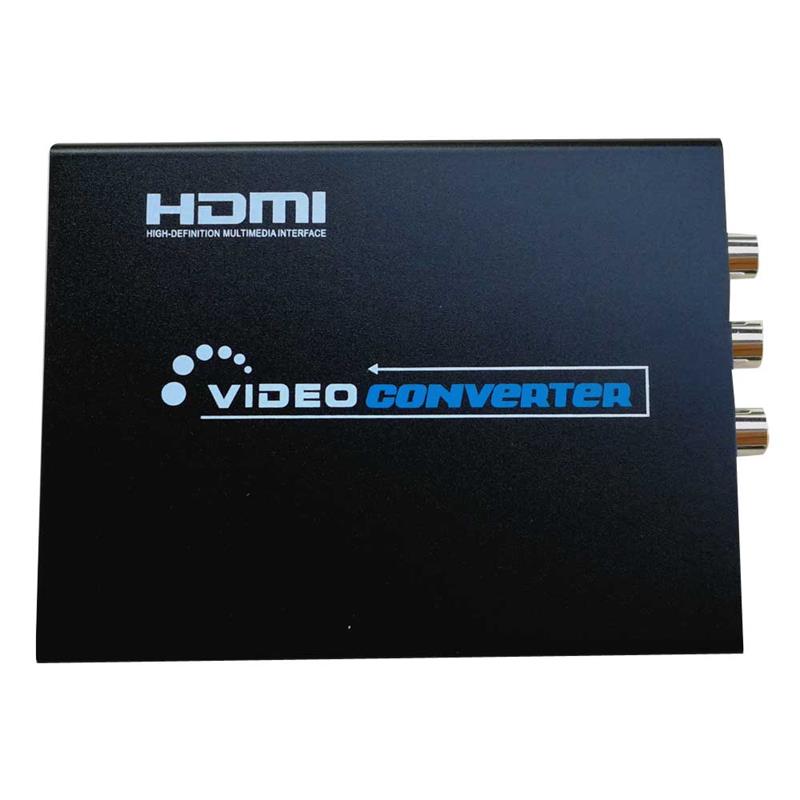

(1)AV+S-VDIEO TO HDMI Converter-----------------------------1Pcs

(2)5V DC Netzteil-----------------------------------------------------------------------------

(3)Bedienungsanleitung----------------------------------------------------------------------------------

4.0 Spezifikationen

Ein Video Signal... 0.5-1.0 Volts p-p

Eingabe DDC Signal... 5 Volts p-p (TTL)

Video / Auflösung------------ CVBS, NTSC /PAL S-Video, NTSC /PAL

Ausgabe von Video / Resolution-------------- HDMIName

480i / 576i / 1080i

480p/576p/720p/1080p/

640&",2a120;480p/800&",110;600p/1024x768p/

1280&"2a35120;768p/1280&oversob35120;800p/1280&oversoff;120;1024p/

1360&" Kombi35;120;768p/1600&,120;1200p/1920& Kombi2;120;1200p

Vertical Frequency Range... 50/60Hz

Video Amplifier Bandwidth... 1.65Gpbs/165MHz

Size(L x W x H------------------------------- 100 x 102 x 25 mm

Weight(Net)------------------------ 200g

Limited Warranty... 1 Jahr Teile und Arbeit

Operating Temperature---------------------------------------------------------------- Ebene insgesamt zu +70 Ebene insgesamt

Operating Humidity... 10% bis 85% RH (Nr.   Kondensation)

Lagertemperatur------------------------------------------------------------------     -10 Ebene insgesamt bis +80 Ebene insgesamt

Lagerfeuchtigkeit--------------------------------------------------------------------- 5% bis 95% RH   Kondensation)

External Power Supply... 5V DC@1A

Stromverbrauch (Max)----------------------------------- 5W

Konverter Unit---------------------------------------- FCC,CE,

Power Supply... CE,FCC

AC Power Adapter... US Standard, UK Standard   und so weiter

Bedienungsanleitung----------------------------------------------------------------------- English Version
