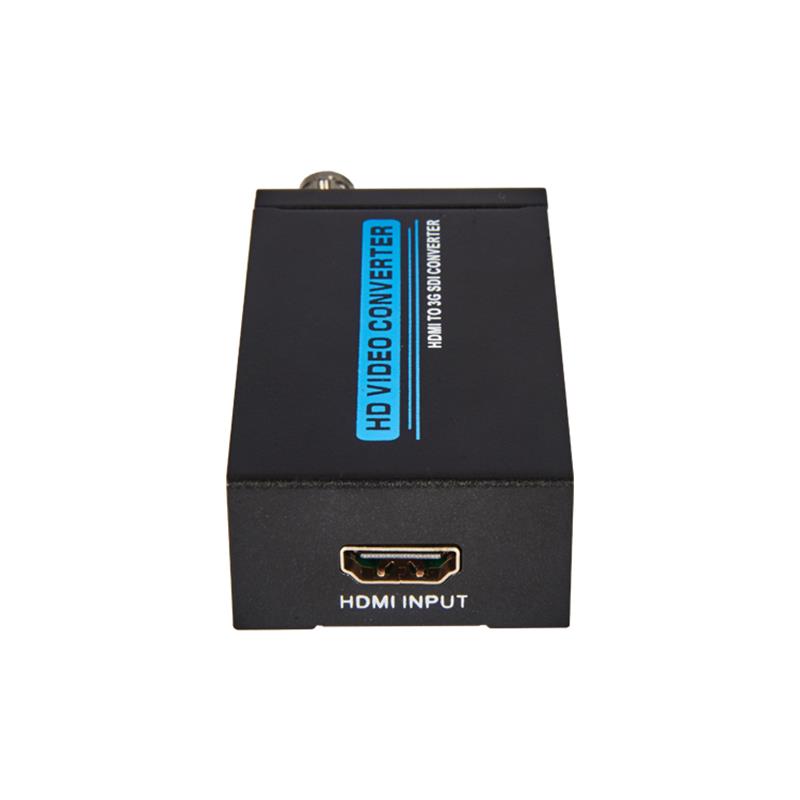

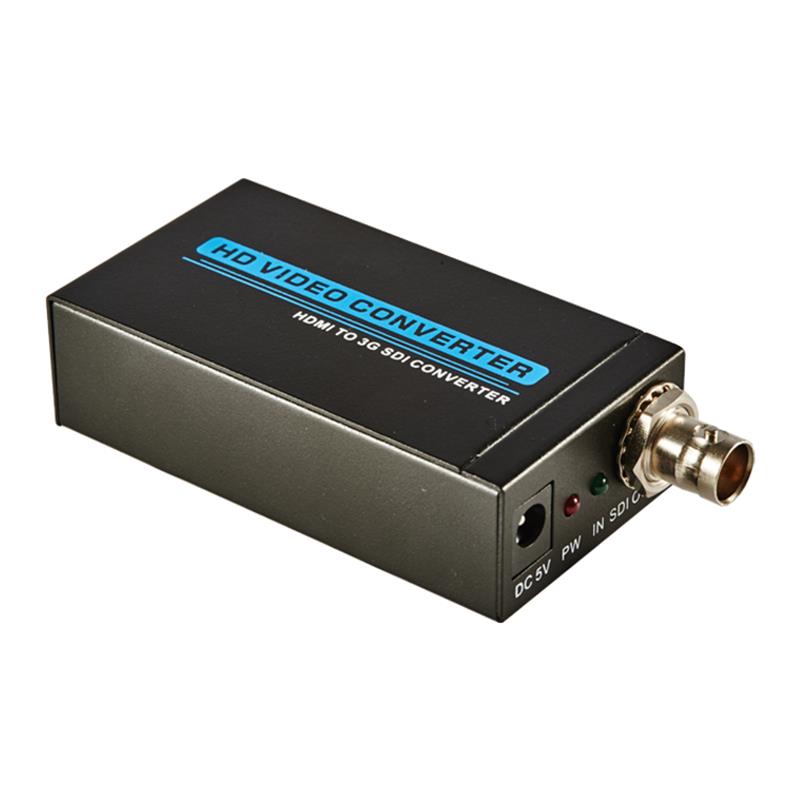

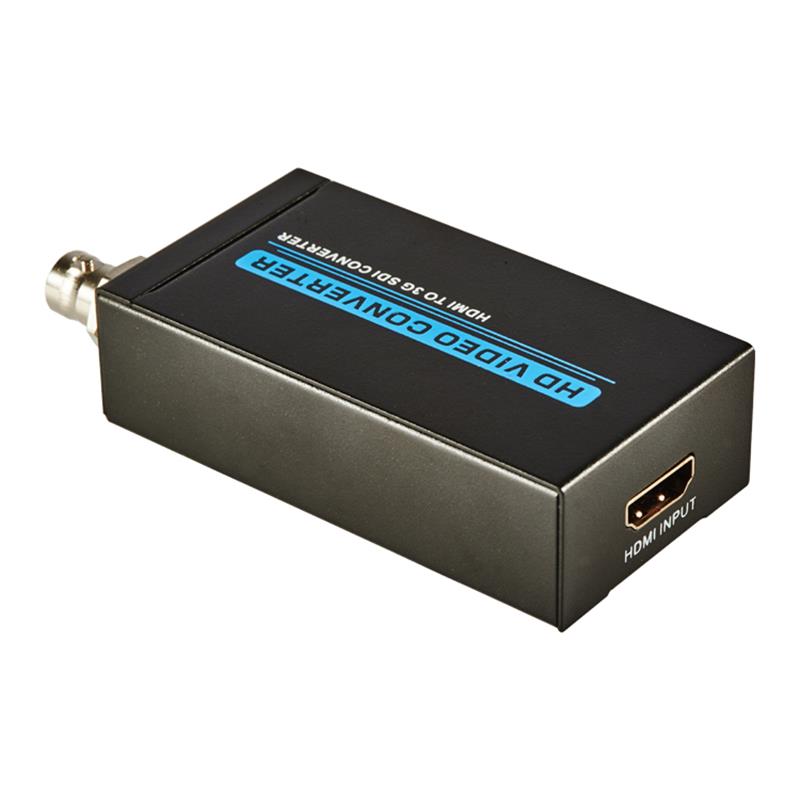

1.0 Einleitung

Der MINI HDMI to SDI Converter ermöglicht es, HDMI-Signale auf der SDI-Anzeige anzuzeigen und gleichzeitig eine hohe Bitrate von 2.970 Gbit/s zu gewährleisten, um Ihnen ein hochauflösendes Signal ohne Verlust zu geben.Für Profis bedeutet dies, dass es nun einfacher ist, Ihr hochauflösendes HDMI-Signal mit Audio in SDI zu konvertieren und Ihre Arbeit auf der SDI-Anzeige anzuzeigen.

2.0 Features

2.01 Support HDMI1.3 HDCP1.1/1.2

2.02 Zeigt HDMI-Quelle auf der SDI-Anzeige. Schnittstelle SDI arbeitet mit Bitraten von 2.970 Gbit/s, 2.970/1.001 Gbit/s,

1.485 Gbit/s, 1.485/1.001 Gbit/s und 270 Mb/s.

2.03 Unterstützt HDMI-Eingabezeiten: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

2.04 Wandelt HDMI-Signal in SDI um:

480i/576i an SD-SDI (SMPTE 259M-C, bei Bitraten von 270 Mbit/s), 720p/1080i bis HD-SDI (SMPTE 292M, bei Bitraten von 1.485 Gbit/s oder   1.485/1.001 Gbit/s), 1080p bis 3G-SDI (SMPTE 424M/425M-AB, bei Bitraten von 2.970 Gbit/s   und 2.970/1.001 Gbit/s

2.05 Unterstützt SDI-Ausgabedistanz bis zu 100 Meter (3G-SDI), 200 Meter   (HD-SDI) oder 300 Meter (SD-SDI)

3.0 Verpackungszubehör:

Vor dem Versuch, diese Einheit zu verwenden, überprüfen Sie bitte die Verpackung und stellen Sie sicher, dass die folgenden Artikel im Versandkarton enthalten sind:

(1)HDMI to SDI CONVERTER----------------------1Pcs

(2)5V DC Power Adapter-------------------------------------------------------------------------

(3)Bedienungsanleitung-------------------------------------------------------------------------------

4.0 Spezifikationen

Eingang Port   ---------------------------------------------------------------------------------------------

Ausgabe Port------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI)

SDI Transmission Rate--------------2.970 Gbit/s und 2.970/1.001 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60,1080i/50/59.94/60   1080p/23.97/24/25/29.97/30/50/59.94/60

Netzteil-------------------------------------------------------------------------------------------

ESD Protection Human body model-----------------------OPS-1778kV (Luft-Gap-Entladung)   Kombi 1777; 4kV (Kontaktentladung)

Dimension--------------------------------------82mm x 43.5mm x 23mm

Gewicht...

Operating Temperature------------------------------0 Inwiefern 176C ~ 40 doubled 176C

Lagertemperatur------------------------20 2O-176C ~ 60(176C)-------C---------4-176F ~ 140-176F

elative Humidity-------------------------------------------------------------------------------------

Power Consumption (Max------------------------------------------------------------------------------------
