1.0 Einleitung

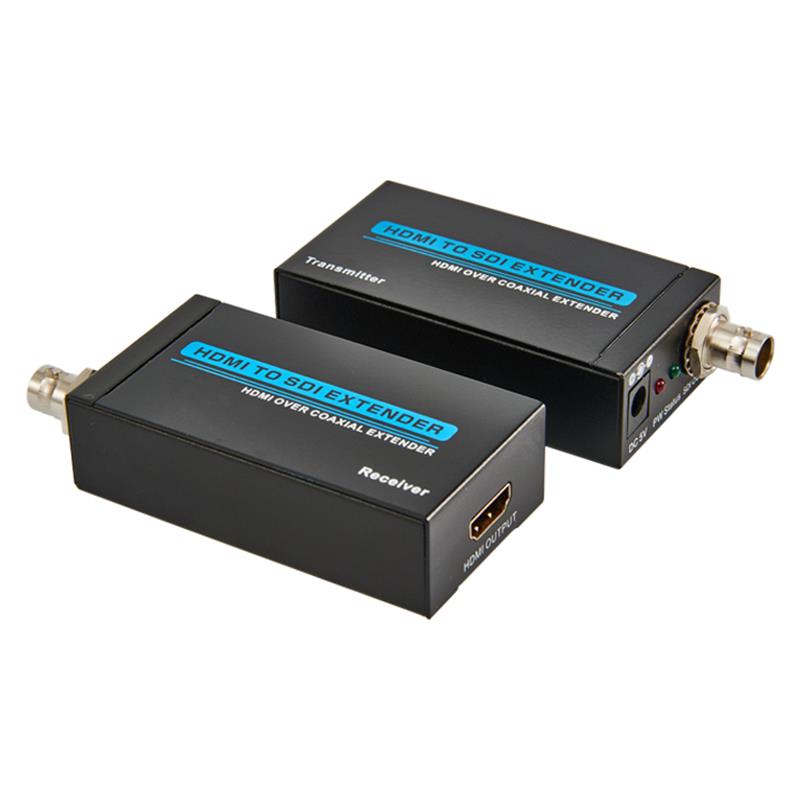

HDMI an SDI-Extender, HDMI-Signal kann über große Entfernungen über ein einziges Koaxialkabel übertragen werden, das die Übertragungsgeschwindigkeit, unkomprimiert, Null Latenz usw. erweitert hat, kann die Kosten für die Fernübertragung von HDMI-Signalübertragungsstraßen von 100-300 Metern erheblich reduzieren.

2.0 Features

1.SDI-Schnittstelle arbeitet mit Bitraten von 2.970 G bit/s, 2.970/1.001G bit/s, 1.485   G bit/s, 1.485/1.001G bit/s und 270 Mb/s.

2.Unterstützt HDMI-Eingabezeiten: 480i/59.94, 576i, 720p/50/59.94/60,1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

3.HDMI AN SDI EXTENDER:

(3.1) 480i/576i bis SD-SDI (SMPTE 259M-C, bei Bitraten von 270 M bit/s)720p/1080i bis HD-SDI (SMPTE 292M, bei Bitraten von 1.485 G bit/s oder S   1.485/1.001 G bit/s)

(3.2)1080p bis 3G-SDI (SMPTE 424M/425M-AB, bei Bitraten von 2.970 G bit/s   und 2.970/1.001 G bit/s

4.SDI Extender unterstützt den Abstand zwischen TX zu RX:100 Meter (3G-SDI),200 Meter (HD-SDI) oder 300 Meter (SD-SDI)

3.0 Inhalt des Pakets

Vor dem Versuch, diese Einheit zu verwenden, überprüfen Sie bitte die Verpackung und stellen Sie sicher, dass die folgenden Artikel im Versandkarton enthalten sind:

HDMI Extender TX...

HDMI Extender RX...

5V1A DC Netzteil Adapter--------------x2

Operation Manual----------------------------------------------------------------------

4.0 Spezifikationen

"TX Input Port..."

TX Output Port---------------------1 x BNC (SDI/HD-SDI/3G-SDI)

RX Input Port---------------------1 x BNC (SDI/HD-SDI/3G-SDI)

RX Output Port-----------------------------------------------------------------------------------------

SDI Transmission Rate------------2.970 G bit/s und 2.970/1.001 G bit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60,1080i/50/59.94/60     1080p/23.97/24/25/29.97/30/50/59.94/60

Stromversorgung-------------------------------------------------------------------------------------------

ESD Protection Human body model -----------------------Committee 1778kV (Luft-Gap-Entladung)   Kombi 1777; 4kV (Kontaktentladung)

Abmessung-------------------------------------82mm x 43.5mm x 23 mm

Gewicht...

Operating Temperature---------------------------------------------------------------------------0 OPS-176C ~ C ~ 40(171717176C)---

Lagertemperatur----------------------------------------20 2O-176C ~ 60(176C)-----------C--- / -4-176F ~ 140-176F

elative Humidity-----------------------------20-------------------------------------------------------

Power Consumption (Max------------------------------------------------------------------------------------
