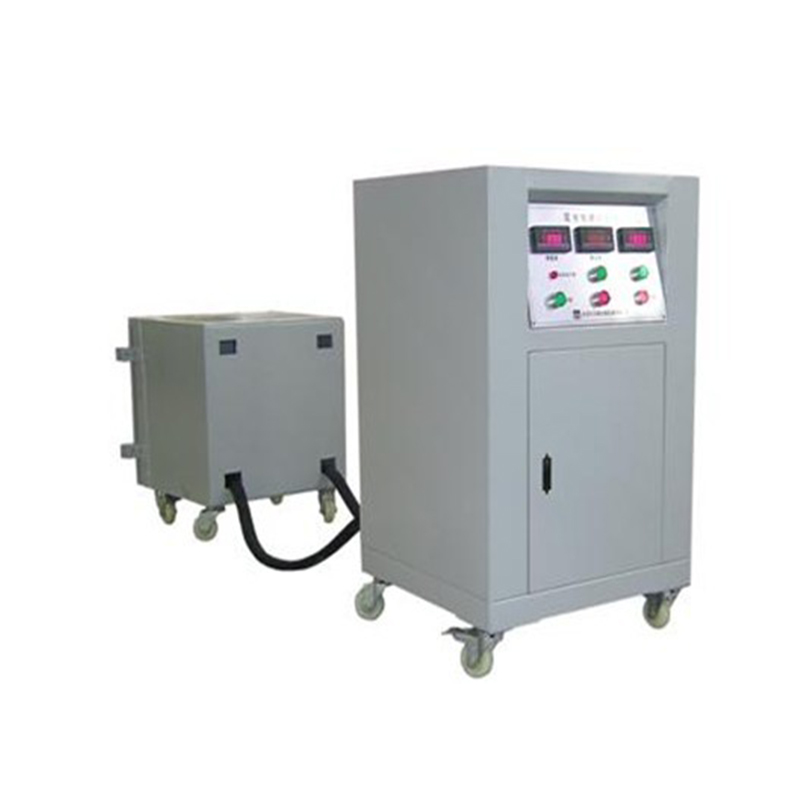

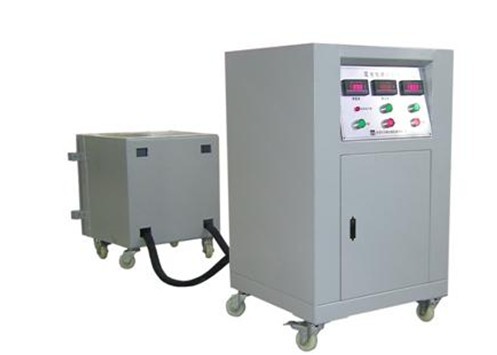

LT-DC05 Batteriekurzschluss-Tester

The Produktbeschreibung

1. Test Zweck: Fernbedienung Hochstromkurzschlussgerät ist so konzipiert, erfüllen GB \\\\ IEC \\\\ EN \\\\ UN38.3 \\\\ UL und anderen Standards basieren auf einer Vielzahl von Batteriekurzschluss-Test-Standards. Nach den Standardanforderungen muss das Kurzcircuit Gerät des interne Widerstandsbereich trifft weit weniger ist als 100 mOhm, die maximale Kurz-circuit Strom durch den Test erforderlich zu erhalten.-

2. Produktbeschreibung: Diese Maschine ist eine Fernbedienung hohe Stromkurzschlusseinrichtung, die durch die Integration von verschiedenen Batteriekurzschlusstest Standards und Anforderungen ausgelegt ist. Nach den Standardanforderungen muss das Kurzcircuit Gerät den internen Widerstandsbereich 100 mOhm * unten, erfüllt die maximale Kurz \\ durch den Testncircuit Strom erforderlich zu erhalten. Der Schaltungsaufbau der Kurzschlusseinrichtungen auch in der Lage sein muss, die Auswirkungen des hohen Stromes zu widerstehen, so dass wir Industrie-grade Kupfer dc wählen, werden elektromagnetischen Schütz und end- und innen Kupfer Ablenkung, aufgebaut-in aktive Kugellager Axiallüfter bereitzustellen wirksame Wärmeschutz, die zu großen Stromkurzschlusseinrichtungen sicherer führen werden, und effektiv die Verschwendung der Prüfeinrichtungen verringern, um sicherzustellen, um die Genauigkeit der Testdaten.--

Product-Merkmale

a. Machen und trennen Sie die DC-Arbeitsspannung für eine lange Entfernung auf 660V.

b. Bemessungsstrom 1500A funktioniert, ausgestattet mit Reihe magnetischen Blasen mediastinalen Platte keramischen Lichtbogenabdeckung Lichtbogensystem;

C. Die Ebene Layout der Gesamtstruktur, das elektromagnetische System und der Hauptlichtbogen-Löschanlage Kontakt sind jeweils auf der Installations Chassis befestigt. Es verwendet den Schwebungstyp elektromagnetisches System und Doppelwicklungsspule Ansaugung, in der Rotation der Kanten und Ecken sind am Rande Preßvorrichtung installiert. Der Hauptkontakt besteht aus rotem Kupfer. Der Kontaktwiderstand istniedrig und die Reaktionsgeschwindigkeit ist schnell.

D. Der Schütz ist zuverlässig, sicher, mit langer Lebensdauer und einfacher Wartung.

2. Fernbedienung Controller:

a. Fern-Funksteuer;

B Reliable und stabiler Betrieb mit Selbst-locking und Verriegelungsfunktionen, starke Anti-interference Fähigkeit, lange Lebensdauer,.

3. Voltmeter:

~a. Messspannung: 0

~~a. Messspannung: 0

1000A DC zwei;

b. Anzeigegenauigkeit: F. S ± 0,2% ± 1 Digit RDG;

C. Aktionsmodus: 2 Doppeltegraler Modus

5. Grundkonfiguration:

A. Der gesamten Batteriekurzschluss-Tester wird von großem Strom DC Schützes zusammengesetzt, Fernbedienung Controller, Voltmeter, Amperemeter, etc;.

B. Notwendiges Zubehör, Zubehör, spezielle Werkzeuge, Ersatzteile usw.

1. Batterie-Kurzschluss technische Parameter:

A. Mechanische Lebensdauer: 300.000 Mal

B. Maschinengröße: W600 x D600 x H970mm/

c. Arbeitsspannung: AC 220V 5060Hz/~

d. Stoßspannung: AC 1kV1.250 us (peak) 1min

-E. DC Reaktionszeit: ≤5μs

F. Maximale Kurz<circuit Strom: 1500A maximal zulässiger Strom: 4LE, 5 Sekunden<

G. Innenwiderstand der Vorrichtung:100 mOhm

/H. Fernbedienung Abstand: 7m ohne feste Barriere

release Zeit30ms ImpulsJ. Aktionseigenschaften: Annullierung Spannung≯66

% us                      kalt Auslösespannung≯30% us≮5

%us

-K. Elektrische Lebensdauer: ohmsche Last 50.000 Mal, induktive Last: ohmsche Last 60% LE, 20.000-mal

2. Technische Parameter der Explosionproof Feld:A. Temperaturbereich: 20 ~℃60

℃(einstellbar)

B. Temperaturschwankung: ± 1℃

C. Temperaturabweichung: ± 2℃

D. Innenkastengröße: 500 * 550 * 500 mm (W * D * H)

E. Kartongröße: 780 * 800 * 1250 mm (W * D * H)

F. Box Material: Sand Oberfläche Edelstahl

G. Stromversorgung: 220V AC 50 Hz
