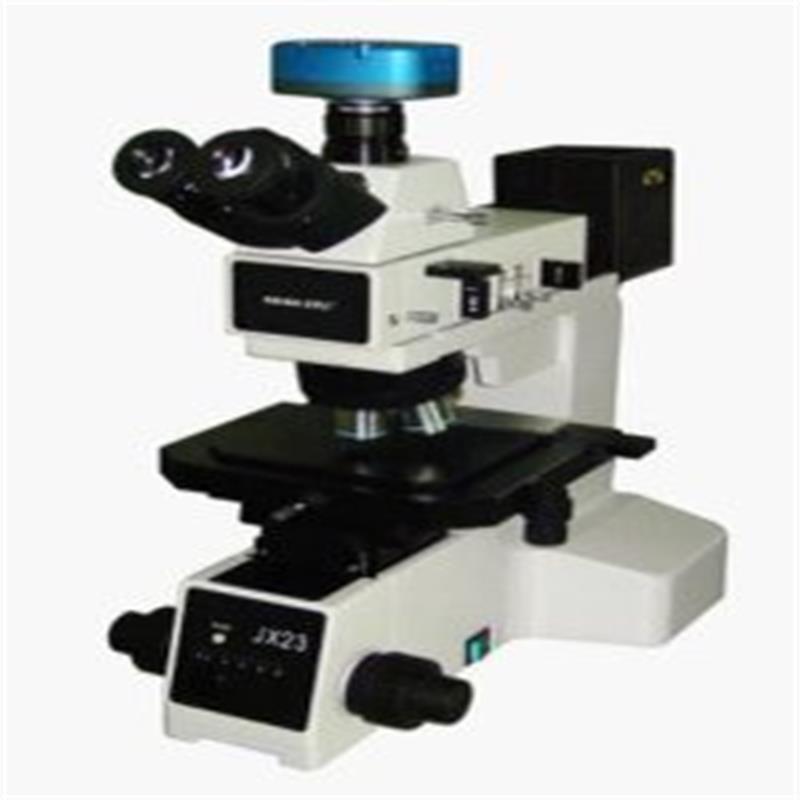

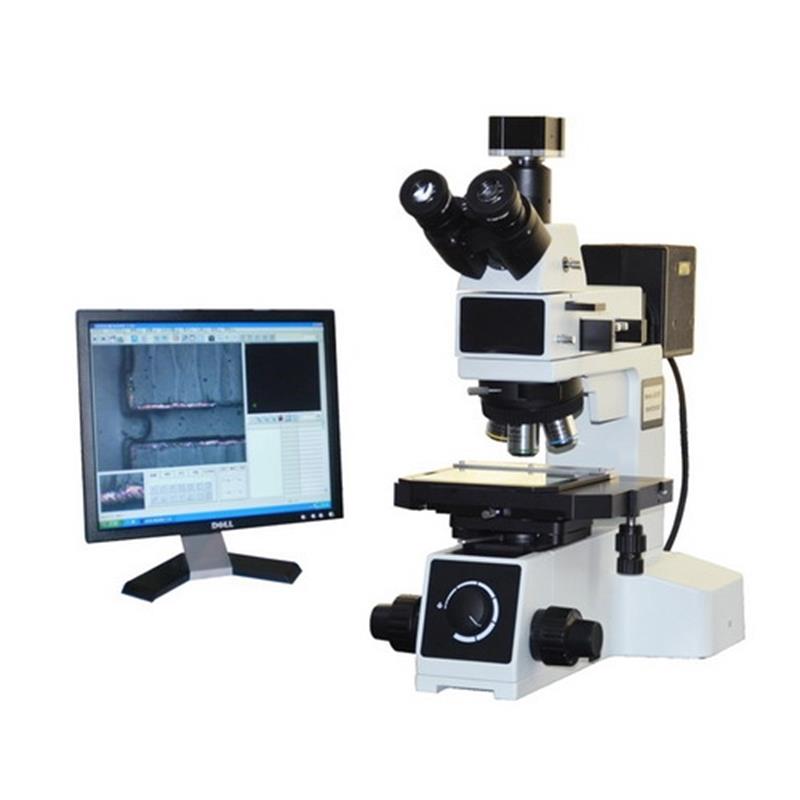

PCB   Metallografisches Mikroskop (JX22 / JX23-RT)

VERWENDUNGSZWECK

Wird zur Messung und Analyse von kleinen Objekten wie IC-Bauteilen und Mikroschnitten verwendet.

EIGENSCHAFTEN

1. Optimaler optischer Pfad für optimale Bildgebungseffekte.

2. Inhouse-Software kann an Ihre Anforderungen angepasst werden.

3. Benutzerfreundliche Software, einfach zu erreichen, genaue Messung und Analyse von Länge, Fläche, Radius, Achse, Winkel und anderen verwandten Abmessungen.

4. Fähigkeit, Standbilder aufzunehmen, zu messen und einfach zu speichern.

TECHNISCHE PARAMETER

ARTIKEL                                             JX22                                           JX23-RT

Hauptkörper                                                           Aufrecht

Optische Vergrößerung                 50X ~ 600X                         50X ~ 500X (1000X optional)

Elektronische Vergrößerung             90X ~ 1150X                                 90X ~ 900X

Augenlinse (Weitwinkel)                                           10X

Feldlinse (achromatisch)                 5X, 10X,                               5X, 10X, 20X,

                                                    40X, 60X                             50X (100X optional)

Dunkles Feld                                         Nein                                   Ja (Kann grünes Öl messen)

Lichtsystem             Tropfenbeleuchtung 6V20W, einstellbar             Tropfenbeleuchtung 6V100W, justierbares Halogen

                                    Halogenhelligkeit mit Wirkung von           Helligkeit mit Polarisationseffekt.

                                    Polarisator.

CCD-Modell                                     WD-300C, WD-300C2 / TCC-2.0CL

CCD-Kamera                                               3.000.000 Megapixel

Richtigkeit                                                           ± 0,0006 mm

Besonderes Merkmal                                           Metallkorngrößen-Test
