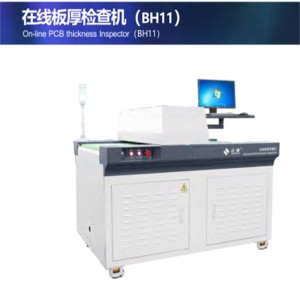

Online-Leiterplatten-Dickenprüfer (BH11)

VERWENDUNGSZWECK

Die Online-Blechdickenprüfmaschine wird in der Leiterplatten- / PCBA-, Automobil-, Bearbeitungs- und anderen Industriezweigen eingesetzt. Es nimmt berührungslose Lasermessung an. Es kann die Dicke der Leiterplatte, der Kunststoffe und der Folien genau messen.

EIGENSCHAFTEN

1. Hohe Qualität: Die Online-Erkennung kann die Ausgabe fehlerhafter Produkte verringern, und die berührungslose Lasermessung wird ohne zerstörende Wirkung durchgeführt.

2. Hohe Leistungsfähigkeit: die Maßeffizienz ist 6-8s / PC;

3. Genaue Daten: Die Testgenauigkeit beträgt ± 5 μm.

4. Dicke der Testplatte: 0-12 mm, breiter Dickenbereich der anwendbaren Platte;

5. Kundenspezifische Kontaktdickenmessmaschine für Grünöl PCB.

TECHNISCHE PARAMETER

ARTIKEL                                                                       SPEZIFIKATIONEN

Messart                                                   Berührungslose Messung

Testpunkt                                                     1. Selbstauswahl

                                                                      2. Software zur Bestimmung von durchschnittlich 5 Testpunkten oder 9 Testpunkten.

Messbereich für Plattendicke                               0-12mm

Genauigkeit des Tests                                               ± 5μm (Standardstück)

                                                                      0-20μm (Verglichen mit dem Mikrometer, PCB Verzugsgrad < 0,8 mm)

Größenbereich der Testplatte                                       250 mm × 250 mm – 650 mm × 620 mm

Effizienz testen                                                                 6-8S / Stk

Genauigkeit der Testpunktpositionierung                                         ± 3 mm

Sensormodell                                                         LK-Coriolis (Schlüssel)

Sensorauflösung                                                             0,025 μm

Sensor-Laserdurchmesser                                             Φ 50μm (Der Laser)

Plattformgeschwindigkeit                                                         6 m / min, 12 m / min

Datenstatistik                                                                     Ja

Sammeln der Plattenfunktion                                                 Wahlweise

Arbeitsumgebungstemperatur                                   22 ± 3 ° C

Leistungsbedarf                                                 AC220V 50Hz

Luftversorgung                                                                 0,6-0,8 MPa

Leistung                                                                               2kW

Gewicht                                                                           500 kg

Aussehen Dimension (L × B × H)                 1536 × 1245 × 1420 mm (Plattform 900 mm)
