1.0 Beschreibung des Produkts

HDMI Switch ist ein Produkt, das multi-group HDMI-Signale auf ein High-Definition-Display wie HDTV mit manuellem Taster umschalten kann.Dadurch kann es vermieden werden, Kabel häufig zu stecken und auszuziehen.Es kann Ihr Heimtheatersystem optimal optimieren.

2.0 Features

1.Das Schalten erfolgt automatisch über sich selbst, wenn auf den Ports ein Signal vorhanden ist.

2.Unterstützen Sie HDCP Protokoll und anwendbar auf Quellgerät und High Definition   Display-Gerät wie DVD und HDTV mit HDMI-Anschlüssen oder Digital   und sind mit HDCP-Protokoll kompatibel.

3.Unterstützen Sie hohe Auflösungen:480i/p,576p,720i/p,1080i/p und   3840&" Kombi35120;2160@25/30Hz

4.Unterstützen Sie HDMI1.4

5.Erweitern Sie den Übertragungsweg und verbessern Sie das Übertragungssignal.

Sechs.Kompatibel mit DVI durch HDMI TO DVI Adapter.

7.Plug-and-Play.

8.Bequem, Multi-Gruppen-Eingangssignale zu verbinden, um auf einem HDTV anzuzeigen.

Neun.Sparen Sie Platz.Erlauben Sie mehreren Quellen, ein High-Definition-Display zu verwenden   gleichzeitig.

10.Metallgehäuse und Gesamtschirm ohne Signalstörung.

11.Selec& Kombi35;116; Eingabe von Hand frei.

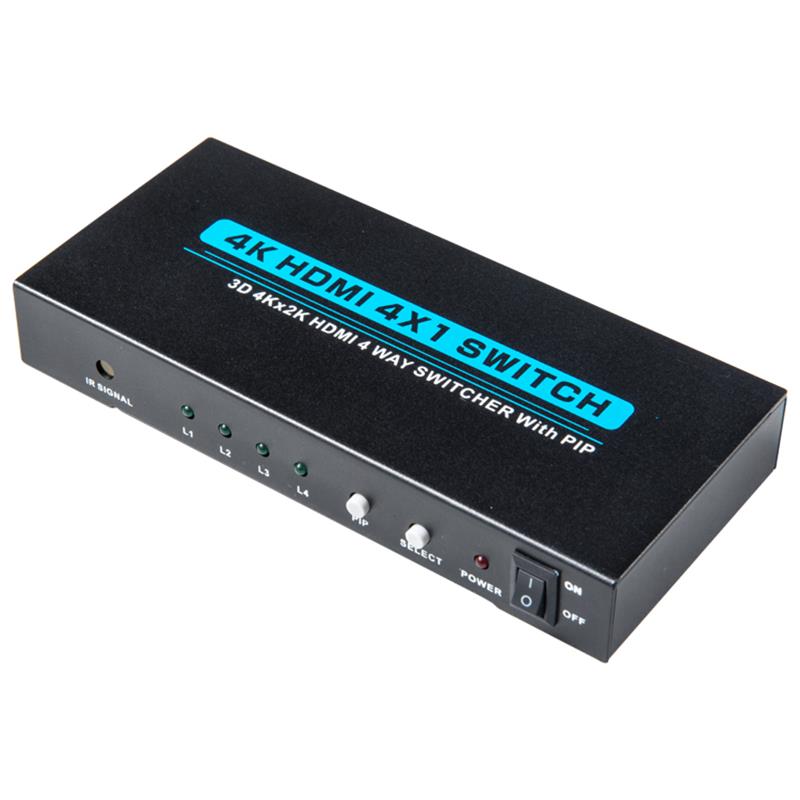

12.LED zeigt Signal- und Leistungsmodus an.

13.Stromversorgung(Siehe den technischen Parameter)

3.0 Verpackungszubehör

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

HDMI 4x1 Switcher--------------------------------------------------------------------------

5V DC Power Adaptor...

Fernsteuerung------------------------------------------------------------------------------

IR Receiver Extension Cable --------------------------1PCS

Benutzerhandbuch-------------------------------------------------------------------------------

4.0 Anwendung

Es schaltet mehrere Routen HDMI-Signale von einem Quellgerät wie DVD, Satellite Receiver, Set-top Box, DV Kamera, A/V Receiver und anderen HDMI-fähigen Gerät auf hochauflösende Anzeigegeräte wie HDTV und HDMI Flat Panel Display um.

5.0 Technischer Parameter im Detail

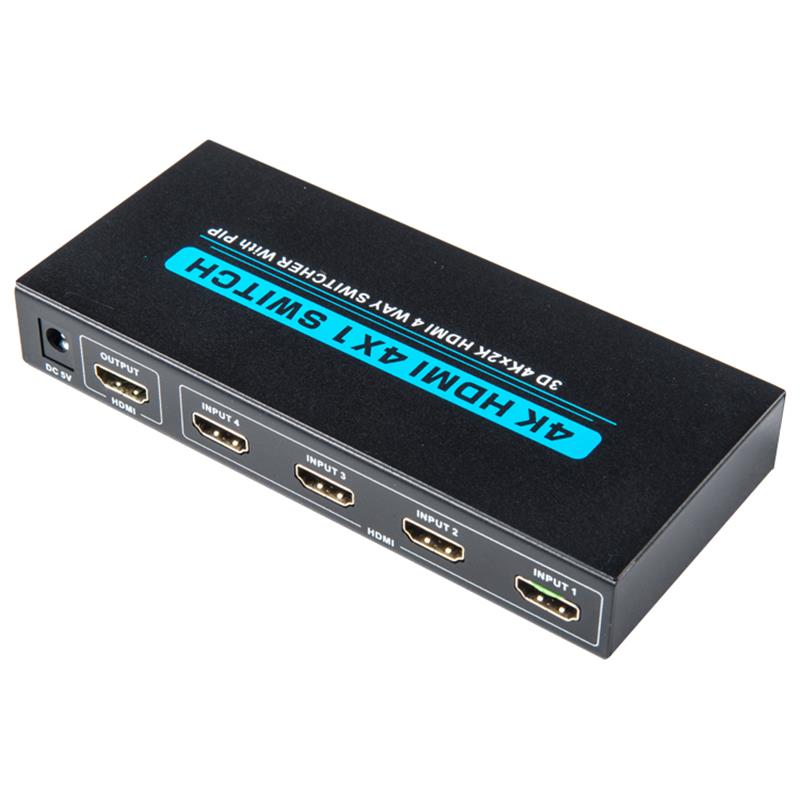

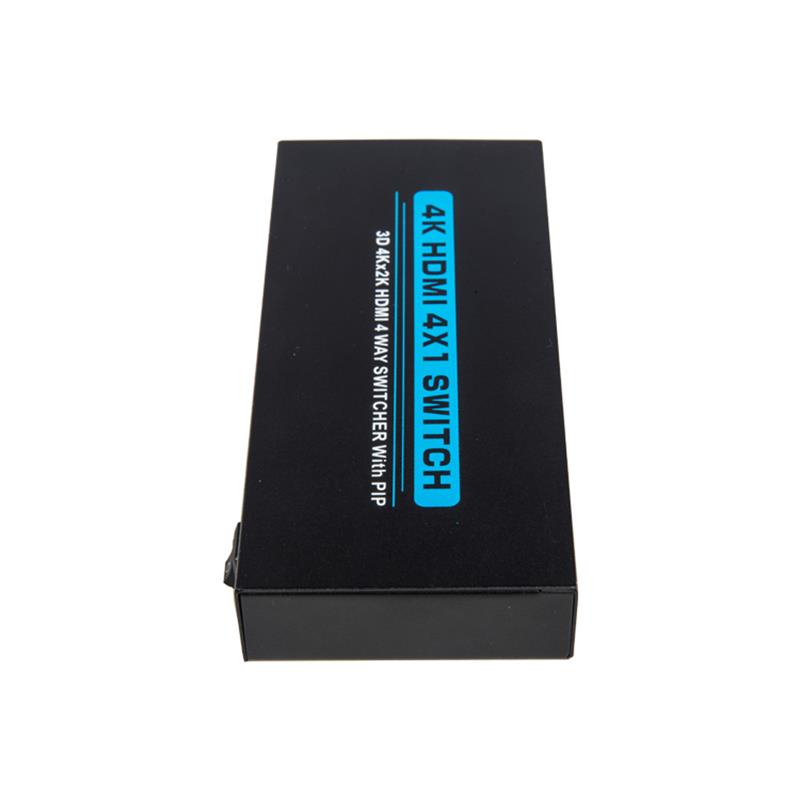

HDMI 4X1 SWITCHER MIT PIP

Produkt---------------- 4X1 HDMI SWITCH

Quelle HDMI   Port... 4

Gerät anzeigen   Output Port----------------- 1

Port Source   Verbinder--------------------------- 19 PIN HDMI(A TYPE)

GerätePort anzeigen   Verbinder-------------------- 19 PIN HDMI(A TYPE)

HDCP Compliant... JA

Quelle   Auswahl des Geräts-------------------------------------------------------------- IR drücken   Fernsteuerung (Remote Control)

"Input Video Signal..." 0.5-1.0 Volts P-P

Eingabe DDC Signal-------------------------------------------------------------------------- 5 Volts P-P(TTL)

Deep Color... 36bit

Single Link Range... 3840*2160

HDMI Version... HDMI1.4

Bandwidth... Bis 340Mhz

Signal Speed... Bis zu 10.2Gbps

Die Länge der Eingabe   Kabel---------------------- PS3 im Leerbereich 880410M Anonymisierung; BLAU   DVD-Offset 880410M

Die Länge   Ausgabekabel-------------------------- Fahrgestell 880410M

Der Kabelstandard... 28AWG HDMI1.4

Vertikale Häufigkeit   Range... 25/30Hz

Leistung   Konsum(max)----------------------------------- 3.5 Watts

Betrieb   Temperatur... 3.84512; TO 70(4)

Working Voltage... DC 5V

Power Adaptor------------------------ 5V 1A

Nettogewicht--------------------- 0.3

Abmessung: L-215B;W. 215H 2O. 154(215in nichtöffentlichen Bereichen;69(215b)23.5

6.0 Beschreibung des PIP

Bild-in-Bild (PiP) Video-Vorschau

Anmerkungen

1.Wenn die Auflösung der Eingangssignalquelle über 1080p erfolgt, unterstützt dieses Produkt die PIP-Funktion nicht;

2.Das Modell 8220;4K im Kombi-Modell Nr. 82211; in diesem Handbuch wird auf die Auflösung über 1080P@60Hz Bezug genommen.

3.Wenn es eine neue Signalquelle gibt, ohne " 4 k Modus " auf der linken Seite des Bildschirms erscheint ein neues Bild;

4.Für das Bild in der Bildfunktion des Produktes kann das Hilfskanal-Bild nur in fester Größe angezeigt werden;

5.Für das Bild im Bild Funktion des Produkts entspricht die Position des kleinen Bildes fest der Eingangsquelle.
