1.0 Einleitung

Der HDMI-Extender über ONE CAT5e/6 ist ein Werkzeug, um Ihr HDMI-Signal über große Distanzen auf ein kompatibles Display auszudehnen.Anstatt teure HDMI-Kabel zu verwenden, können Ihre vorhandenen CAT 5e/6 Kabel/Steckdosen verwendet werden, um erweiterte Funktionen wie die Übertragung von Deep Color (12 Bits/color) Video und digitalem Audio mit einer Bandbreite bis 225MHz durchzuführen.Der HDMI Transmitter und Receiver, über ONE CAT 5e/6 Extender ist Ihr umfangreiches HDMI-Extender-Werkzeug.Der HDMI-Extender unterstützt auch die IR-Transmission, so dass Sie die Quelle, die 150 Meter außerhalb mit dem HDMI-Extender ist, steuern können.

2.0 Features

1.       DC 5V Netzteil;

2.       HDMI 1.3, HDCP 1.1 und DVI 1.1 konform;

3.       Support Deep Color bis zu 12 Bits/color;

4.       Unterstützung 20~60KHz IR-Übertragung;

5.       Verwendet ein CAT5e/6-Kabel für die Datenübertragung/DDC-Übertragung;

Sechs.       Bereinigt und erholt eingehende TMDS-Daten vor der Weiterverbreitung in optimaler Qualität, unabhängig von der eingehenden Signalqualität;

7.       Die Kabelprüfung ergab, dass mit 1080p Auflösung die HDMI-Eingangsquelle zehn Meter entfernt sein kann;

8.       Bei der Übertragung eines Signals in 1080p Auflösung beträgt der CAT6-Betriebsweg 150 Meter(max).

3.0 Verpackungszubehör

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

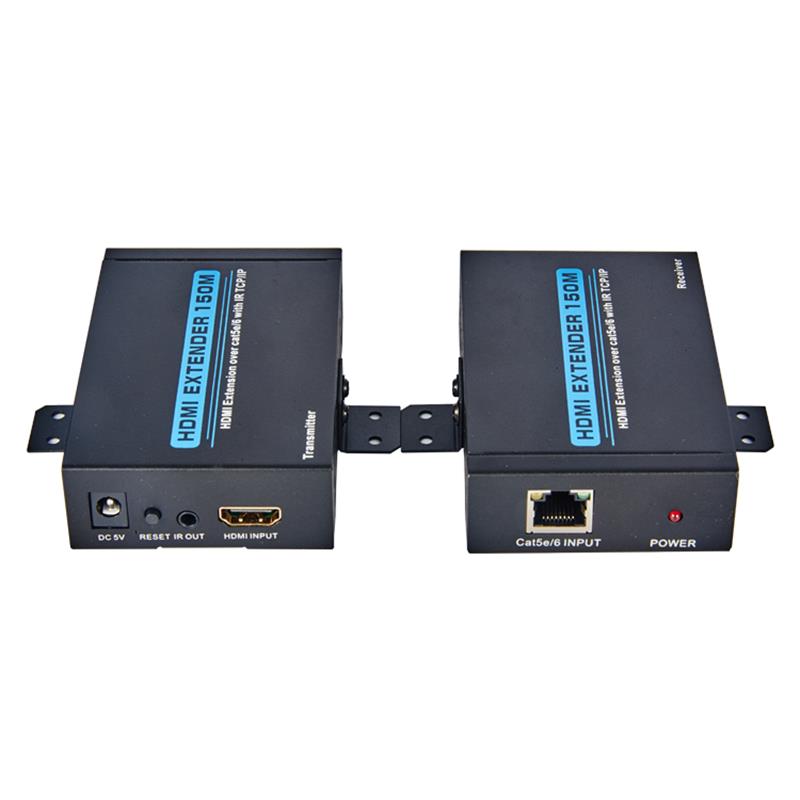

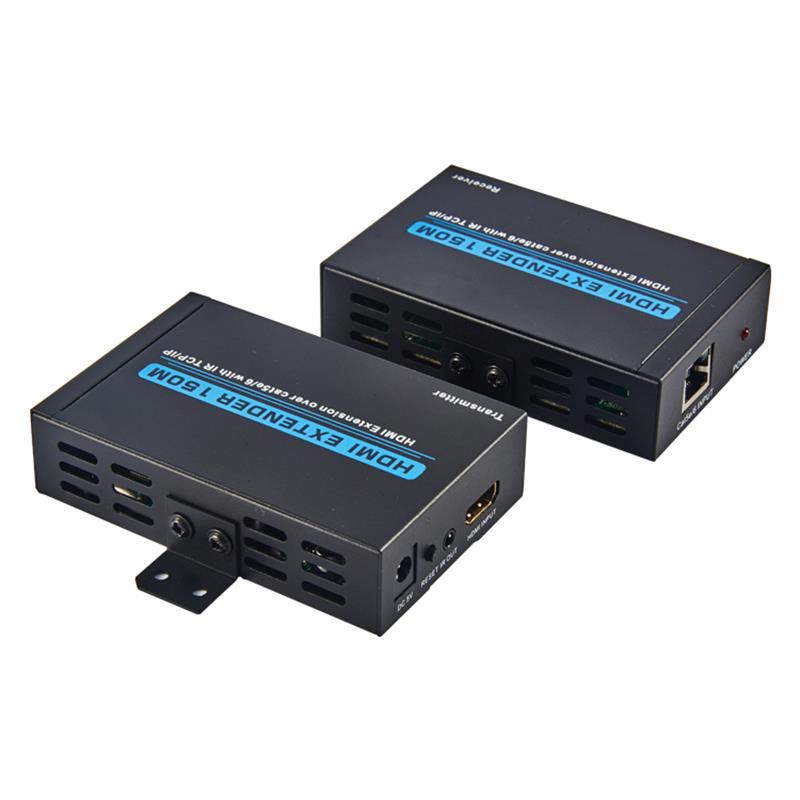

HDMI Extender Transmitter -----------------------------------------------------------------------------

HDMI Extender Receiver ------------------------------------------------------------------------------

IR Transmitter---------------------------------------------------------------------------------------

IR Receiver...

5V DC Netzteil--------------------------------------------------------------------------------

Operation Manual-------------------------------------------------------------------------------------

4.0 Spezifikationen

Häufigkeit   Bandwidth... 2.25Gbps   (einzelnes Link)

HDMIName   Transmitter Input/ Output Ports---------- 1x   HDMI Weiblicher Port/1 x CAT6

HDMIName   Receiver Input/ Output Ports... 1   x HDMI Weiblicher Port/1 x CAT6

Leistung   Liefer-------------------------------------------------------------------------- DC   5V

Schutz des ESD   Human Body Model:------------------ insgesamt 1777;   8kV (Luftspalt-Entladung)/ insgesamt 1777;   4kV (Kontakt Entladung)

Abmessungen   (mm)-------------------------- 65(W)   X 100 (D) X 25 (H)

Betrieb   Temperatur... 3.730C   ~ 40 verdeckte Bereiche

Lagerung   Temperatur... -20 im Einzelbereich 730C   ~ 60 730C / -4 nichtdeckbare 730F ~ 140

Relativ   Feuchtigkeit------------------ 20~90%   RH (nicht kondensiert)
