Danke, dass Sie unser Produkt gekauft haben.Um die Sicherheit zu gewährleisten und viele Jahre&\-3539; störungsfreier Betrieb des Produkts, lesen Sie bitte das Handbuch sorgfältig, bevor Sie dieses Produkt verwenden.

1.0   EINLEITUNG

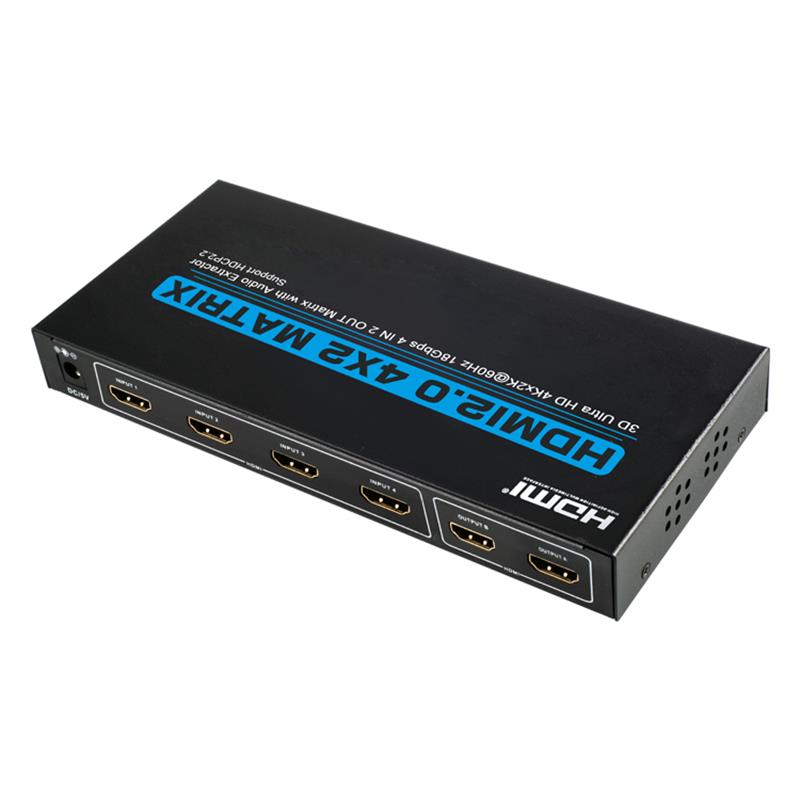

HDMI Matrix ist ein perfektes Matrix-Produkt mit entfernten externen Audioausgängen, die 4 verschiedene HDMI-Signalquellen und 2-Displays verbinden können.Es kann leicht 1 oder 2 von 4-Eingangssignalen auf 2-Anzeigen umschalten, indem es über Fernbedienung oder Taste drückt.Die Ausgangssignale können gleich oder anders sein.Durch die Verwendung dieses Produktes kann vermieden werden, dass Signalquellen häufig getrennt und wieder an Anzeigen angeschlossen werden müssen.Es kann die Eingangssignalquellen mit Priorität auswählen und über die nicht funktionierenden Eingangssignalquellen springen.Es kann Ihr Heimtheatersystem optimal optimieren.

2.0 FEATURES

1.Wenn seine 4-Eingangs-Ports getrennt an 4-Signalquellen angeschlossen sind   mit HDMI-Kabel erkennt die HDMI Matrix automatisch die letzte   angeschlossener Port und schaltet sein Eingangssignal auf zwei Displays um;

2.Die benötigten Eingangssignalquellen müssen mit Hilfe von Remote ausgewählt werden   Betätigungs- oder Druckknopf, um zwei Anzeigen mit zwei unterschiedlichen Signalen zu erzeugen;

3.Unterstützung HDMI2.0,HDCP2.2;

4.Support Video-Format bis zu 4k2k@60Hz mit 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,und bis zu 4k2k@60Hz mit 12bit YCBCR 4:4;

5.     Wechseln Sie leicht zwischen allen 4-HDMI-Quellen.

Sechs.     Unterstützung ARC und Audio Extractor (Ausgabe A);

7.     Die 2-Displays können die gleichen oder unterschiedlichen Signale ohne gegenseitige   Interaktion.

8.     Einfach mit dem Dual-Channel-Audioempfänger verbunden.

Neun.     Unterstützen Sie DVI Gerät mit DVI auf HDMI Adapter.

Zehn.   Plug-and-Play und kein Einstellen.

11.   Konstruktion des Metallgehäuses und Gesamtabschirmung ohne Signalstörung.

12.   Verwenden Sie die Fernbedienung oder drücken Sie den Knopf, um die Eingabequelle frei auszuwählen.

13.   LED zeigt Signal-/Leistungsmodus an.

3.0 PACKUNGSINHALT

Vor dem Versuch, diese Einheit zu verwenden, überprüfen Sie bitte die Verpackung und stellen Sie sicher, dass die folgenden Artikel im Versandkarton enthalten sind:

1.HDMI 4X2 Matrix ---------------1PCS

2.DC 5V Netzteil--------1PCS

3.Fernbedienung-------------------------------------------------------------------

4.Benutzerhandbuch----------------------1PCS

4.0 TECHNISCHE PARAMETER

HDMIName   Quelle Input Port----------------------------------------------------------------------------------------

Display   Device Output Port---------------------------------------------------------------------------

Audio   Output port----------------------------------------SPDIFx1,Stereox1

Quelle   Port Connector...   19PIN

Display   Device Port Connector...   19PIN

HDCP   Kompliment----------------------------------------------------------------------------------

Single   Link Range...

Eingabe   Video Signal-----------------------------------------------------------------------------------------   Volts P-P

Eingabe   DDR-Signal-----------------------------------------------------------------------------------   Volts P-P(TTL)

Tief   Farbe---------------------------------------------------------------------------------------

HDMIName   Version---------------------------------------------HDMI2.0

Bandbreiten----------------------------------------------------------------------------------------   bis 600Mhz

Signal   Speed...   zu 18Gbps

Die   Länge der   input cable---------------------------------------PS3-Kombi-,10M.

Die   Länge der   Ausgabekabel----------------------------------------------------------------------------------

Die   Kabelstandard-----------------------------------------------------------------------------------   HDMI2.0

Vertikal   Frequency Range...

Leistung   Konsum(max.)----------------------------------------------------------------------------------

Betrieb   Temperature------------------------------------------------------------------------------------------

Arbeiten   Spannung-------------------------------------------------------------------------------------   5V

Leistung   Adaptor-------------------------------------------------------------------------------------   2A

Netz   Gewicht...

Abmessungen:   L*W*H---------------------------------------------------------------------------------------

Erklärung: Bei verschiedenen Marken des Ein- oder Ausgangsgerätes wird sich auch die Länge der Verbindungskabel unterscheiden.
