Danke, dass Sie unser Produkt gekauft haben.Um die Sicherheit zu gewährleisten und viele Jahre&\-3539; Trouble-free-Betrieb des Produkts, Bitte lesen Sie das Handbuch sorgfältig, bevor Sie dieses Produkt verwenden.

1.0 BESCHREIBUNG

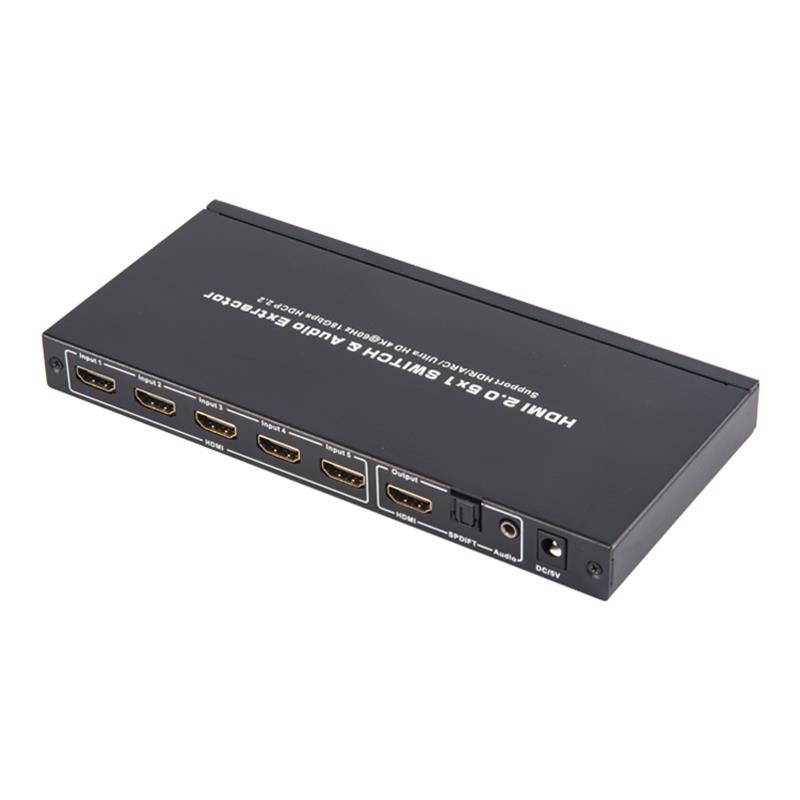

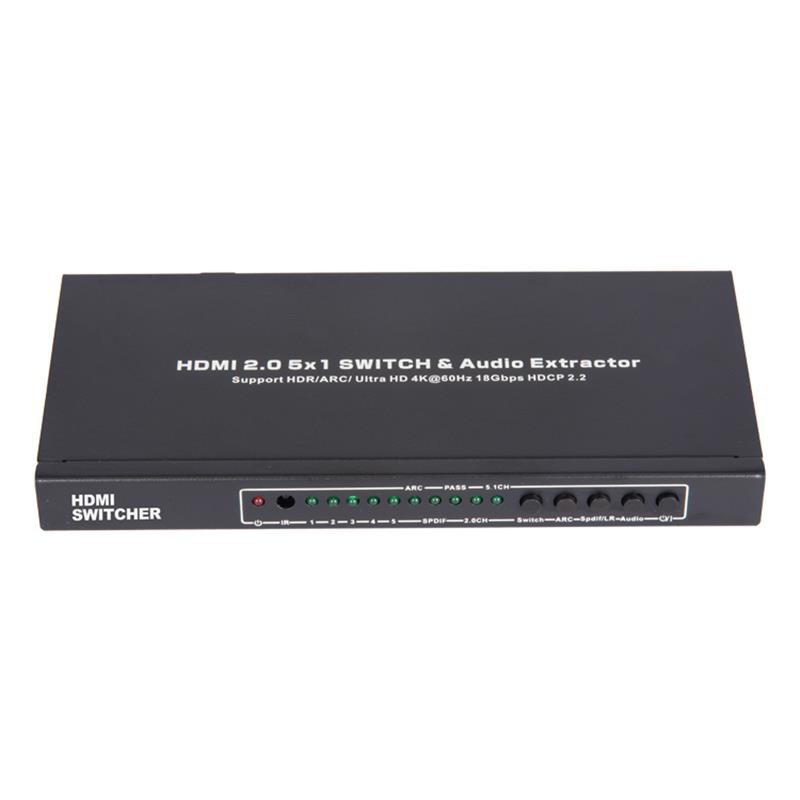

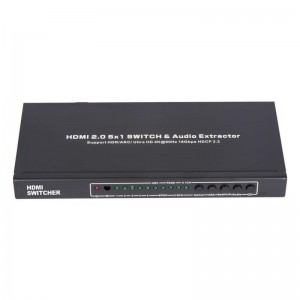

Das Gerät ist eine Vielzahl von Ports HDMI Audio Extractor mit Unterstützung von HDR, ARC, 3D und 4KX2K, die leicht mehrere HD Sources oder eine MHL Smart Sources auf ein HD Display umschalten können.Auch eine der Eingangsquellen unterstützt den Audioextrakt durch den SPDIF- und LR-Audioausgangskanal.Der Switcher unterstützt ARC-Funktion, die TV-Audio-Rückkehr zum AV-Empfänger ermöglichen kann.

2.0 FEATURES

1.Eingang: HDMI x 5(HDMI/MHL 1 Anschluss unterstützt MHL).

2.Ausgabe: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

3.Die Umschaltung erfolgt automatisch über sich selbst, wenn auf den Ports ein Signal vorhanden ist;

4.mit HDMI2.0, HDCP2.2 und DVI 1.0 konform;

5.Support Video-Format bis zu 4k2k@30Hz mit 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,und bis zu 4k2k@60Hz mit 12bit YCBCR 4:4;

7.Unterstützt 12-bit Deep Color pro Kanal, maximal 36-bit alle Kanäle.

8.Unterstützt 3.0Gbps TMDS/600MHz Pixel-Taktrate pro Kanal, Maximum   Gesamt TMDS Durchsatz ist 18Gbps.

Neun.Unterstützt unkomprimierte Audio wie LPCM.

10.Unterstützt komprimierte Audio wie DTS Digital, Dolby Digital, DTS-HD, und Dolby True HD.

12.Unterstützt HDMI-Durchlauf.

13.Unterstützt bis zu 7.1CH digitale Umgebung auf HDMI-Ausgang.

14.Unterstützt bis zu 5.1CH digitale Surround auf Toslink-Ausgang.

15.Unterstützt bis zu 2.0 Kanal Analog-Stereo auf Stereo-Ausgang.

16.Unterstützt Standard Audio, DSD Audio und HD(HBR) Audio.

17.Unterstützt ARC (Audio Return Channel).

3.0 AKZESSORIEN

1.HDMI/MHL Audio Extractor ----1 PCS

2.Benutzerhandbuch-------------------1-PCS

3.Netzteil--------------------------------------------------------------------

4.Remote Control-------------1 PCS(optional)

4.0 ANWENDUNG

Es schaltet mehrere Routen HDMI-Signale von einem Quellgerät wie DVD, Satellite Receiver, Set-top Box, DV Kamera, A/V Receiver und anderen HDMI-fähigen Gerät auf hochauflösende Anzeigegeräte wie HDTV und HDMI Flat Panel Display um.

5.0 WIE ES ARBEITT

1.Verwenden Sie ein HDMI-Kabel, um eine HD-Quelle an den HDMI-Eingang anzuschließen.

2.Verwenden Sie ein HDMI-Kabel, um ein HD-Display an den HDMI-Ausgang anzuschließen.

3.Für die Audioverbindung wählen Sie eine aus den folgenden Optionen.

  a.Um HDMI-Durchlauf zu verwenden, verwenden Sie das HDMI-Kabel von Schritt 2 bis   verbinden Sie den Audioempfänger mit dem HDMI Ausgang Port.Ihr Audio   Empfänger muss das Videosignal auf Ihr HD-Display ausgeben.

  b.Um Toslink zu verwenden, verwenden Sie ein Toslink-Kabel, um sich mit Audiogeräten zu verbinden.(Hinweis: Toslink unterstützt Dolby Digital Plus nicht.Bitte ändern   die Eingangsquelle&"-Kombi35;39;die Audioausgabe in eine andere Einstellung, falls erforderlich.)

  c.Um Koaxial zu verwenden, verwenden Sie ein Koaxialkabel, um sich mit Stereo Audio verbinden   Ausrüstung.

4.Verbinden Sie den Netzteil.

5.Hinweis: Wenn Sie Toslink Kabel verwenden, stellen Sie bitte sicher, dass der Gummischutz   Deckel wurde bereits aus beiden Enden entfernt, bevor ein Anschluss   auf Geräte.

6.0 Technische Parameter

HDMI Quelle Input Port------------------------------------------------------------------------------------

Display Device Ausgang--------------------------------------------------------------------------------------

Source Port Connector...

Display Device Port Connector...

HDCP Compliant...

Single Link Range---------------------------------------3840&\\\"2a120;

Input Video Signal------------------------------------------------------------------------------------------

Input DDC Signal-----------------------------------------------------------------------------------------

Deep Color...

HDMI Version--------------------------------------------------------------------------------------------   4Kx2K@50/60Hz

Audioausgang---HDMI-Durchgang;Bis zu 7.1CH;SPDIF Ausgang bis 5.1 ch;3,5mm Stereoausgang Audio

Bandbreiten---------------------------------------------------------------------------------------------

Signal Speed-------------------------------------------------------------------------------------------

Die Länge des Eingangskabels---------------------Kombi880450ft/15m 24 AWG HDMI hohe Geschwindigkeit   Kabel at1080P@24bit 60Hz

Die Länge des Output-Kabels-----------------Kombi880450ft/15m 24 AWG HDMI High Speed   Kabel at1080P@24bit 60Hz

Der Kabelstandard-------------------------------------------------------------------------------------

Vertical Frequency Range-----------------------------------------------------------------------------------

Power Consumption(max.)-----------------------------------------------------------------------------------

Operation Temperatur----------------------------------------------------------------------------------------------

Arbeitende Spannung-------------------------------------------------------------------------------------------

Power Adaptor--------------------------------------------------------------------------------------------

Nettogewicht-----------------------------------------------------------------------------------------------

Abmessung: L*W*H(mm)-----------------------------------------150 215;

7.0 Installation und Vorkehrungen

Zur Vermeidung von Elektroschock, Produktbeschädigungen und zum Schutz Ihrer Sicherheit beachten Sie bitte Folgendes:

1.Bitte schließen Sie langsam oder ziehen Sie Signalkabel aus und schließen Sie nicht oft, ziehen Sie aus oder   Schütteln Sie sie.

2.Die Ausrüstung sollte nicht unter der Sonne, Regen und Feuchtigkeit oder   nicht belüftete Umgebung.

3.Flüssige Gegenstände sollten nicht auf die Ausrüstung gelegt werden.

4.Installieren Sie die Ausrüstung nicht in der Nähe von Wärmequellen wie Feuer, Strom oder andere Verstärker, die Wärme erzeugen.

5.Fügen Sie das Metall oder andere Gegenstände nicht zusätzlich zur Ausrüstung ein   Anschluss von Kabeln an Ports.

6.Zerstören Sie die Ausrüstung nicht allein; sie sollte von   professionellen Wartungspersonal.
