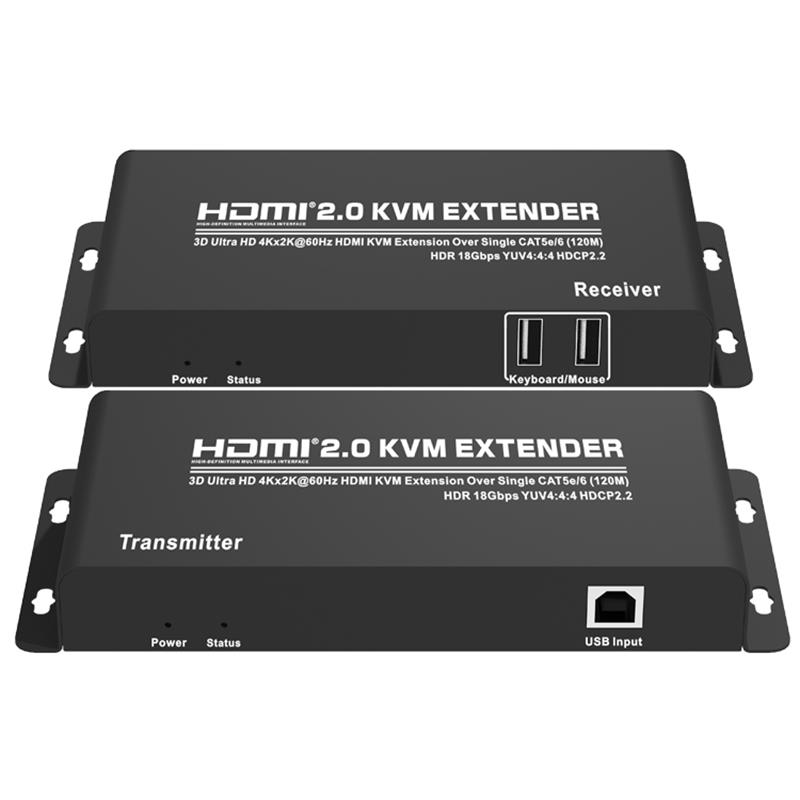

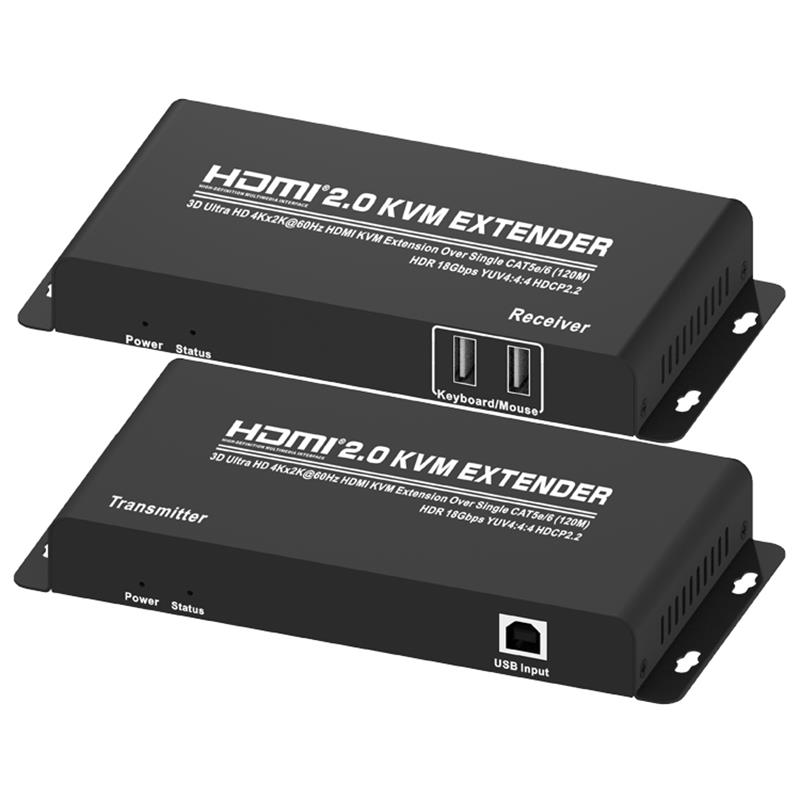

1.0 EINLEITUNG

Der HDMI KVM Extender verwendet einzelne Katz-5e oder Katz-6(empfohlene) Kabel bis 120 Meter anstelle von HDMI-Kabel, um hochauflösendes Signal zu senden, um Kosten zu senken.

2.0 FEATURES

1.Signal übertragung:CAT5e/6(empfohlen) Kabel bis zu 120 Meter

anstelle von HDMI werden Kabel zwischen TX und RX Extender angeschlossen.

2.Support HDMI2.0,HDCP2.2,HDR,18Gbps.

3.Unterstützung Input/Output-Auflösung im Kombibereich 653066; 480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz.

4.Support TX von Extender mit HDMI Loopout.

5.Support Videoformat bis zu 4Kx2K@60Hz mit 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,und bis zu 4Kx2K@60Hz mit 12bit YCBCR 4:4.4.

Unterstützung des 6.Audio-Formats: DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

7.Support Tastatur und Maus Erweiterung.

8.Unterstützung 20-60KHz Dual IR Working.

9.Support RS232.

10.Erweitern Sie den Übertragungsweg und verbessern Sie das Übertragungssignal.

3.0 PACKUNGSINHALT

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

HDMI Extender Transmitter -----------------------------------------------------------------------------

HDMI Extender Receiver ------------------------------------------------------------------------------

IR Transmitter---------------------------------------------------------------------------------------

IR Receiver...

5V DC Netzteil ------------------------------------------------------------------------------

USB Data Cable...

Operation Manual-------------------------------------------------------------------------------------

4.0 SPEZIFIKATIONEN

HDMI Version--------------------------------------------------------------------------------------------

Transmitter Input Ports -------------------HDMIx1(AF),USB(BF)x1

Transmitter Output Ports ---------------HDMIx1(AF),CAT5e/6x1,IR TX1

Receiver Input Ports---------------------------CAT5e/6x1,IR RX1

Receiver Output Ports----------------------HDMIx1(AF),USB(AF)x2

Frequenzband-----------------------------------------------------------------------------------------

Input/Output Resolutions------------480i/p,576p,720p,1080i/p,4Kx2K@60Hz

Audio ----------------------Sample Rate:32kHz,44.1kHz,48kHz,96KHz

IR Fernsteuerung----------------------------------------------------------------------------------------

ESD Protection Human Body Model ---------------------Commity1778kV (Luft-Gap-Entlastung)

                                                                                        Kombi 1777; 4kV (Kontaktentladung)

Operating Temperature-----------------------------------0.730C ~ 40.

Lagertemperatur --------------------------------------20(2O)730C ~ 60(730C) C / -4-730F ~ 140-730F

Relative Luftfeuchtigkeit-----------------------------------------------------------------------------------

Dimensions (mm)---------------------------------------170&"(2Si----Si----------------------------------------------------------äh------------
